Обзор элементов питания серии Pro-Ductor
При параллельном подключении медных жил в целях увеличения силы передаваемого тока или снижения перепада напряжения рекомендуется использовать систему Продактор PR7 и подключать питающие кабели. В троллейном токоподводе Продактор PR10 расположены десять каналов для параллельного размещения как токопроводящих жил, так и проводников для передачи управляющих сигналов. На странице 17 находится более подробная информация по данному вопросу.
Элементы питания для системы АКАПП-ШТЕММАНН
Продактор PR4
Линейный элемент (коробка) питания ─
обычный способ подключения:

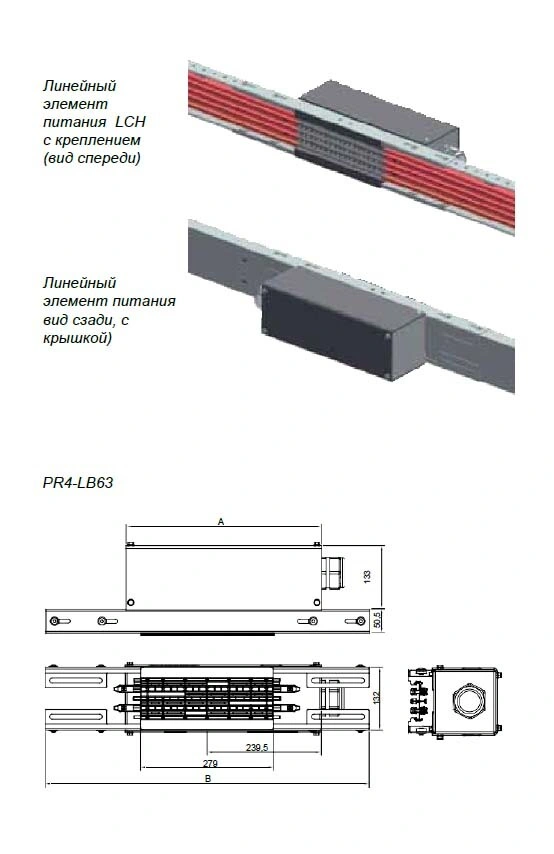

С помощью линейного элемента (коробки) питания питающий кабель (и/или кабель для передачи сигналов управления) подключается к концу или определенной точке троллейного токоподвода (см. рисунок справа). Линейный элемент (коробка) питания поставляется вместе с элементом крепления (PR4-LCH), который закрепляется между концами ПВХ-корпусов. Питающие клеммы, которые устанавливаются внутри элемента крепления, необходимо заказывать дополнительно.
Затем к питающим клеммам подключают медные жилы-проводники. При этом строго соблюдается правило непрерывности медных жил! В комплект поставки входит также набор соединительных полос (СП) для стыковки секций опорного профиля на концах элемента крепления. Линейный элемент (коробка) питания имеет кабельные вводы M63 (диаметр подключаемого кабеля до Ø44,5 мм и M20 (позволяет подключать кабель до Ø12 мм). При необходимости линейные элементы (коробки) питания могут быть оснащены проходными изоляционными втулками для кабелей диаметром Ø20 - Ø75 мм).
| Артикул № | Наименование | Тип | Длина коробки A (мм) | Длина CS B (мм) |
| 2040710 | Линейный элемент питания | PR4-LBS40 | 309 | 680 |
| 2040715 | Линейный элемент питания | PR4-LB63 | 411 | 680 |
| 2040720 | Линейный элемент питания | PR4-LB63-EXP-R | 781 | 1395 |
| 2040725 | Линейный элемент питания | PR4-LB63-EXP-R-CU | 1086 | 1395 |
| 2040728 | Линейный элемент питания +1xLCH | PR4-LB63-EXP-R-CU-1xLCH | 582.3 | 1395 |
| 2040730 | Линейный элемент питания с кабельной втулкой | PR4-LBG | 411 | 680 |
| 2040735 | Линейный элемент питания с кабельной втулкой | PR4-LBG-EXP-R | 781 | 1395 |
| 2040740 | Линейный элемент питания с кабельной втулкой | PR4-LBG-EXP-R-CU | 1086 | 1395 |
| 2040765 | Линейный элемент питания с каб. втулкой+ 1xLCH | PR4-LBG-EXP-R-CU-1xLCH | 582.3 | 1395 |
2040575 | Элемент крепления | PR4-LCH | ||
| Элементы питания для системы Продактор PR7 | ||||
Артикул № | Наименование | Тип | L. коробки питания A (мм) | L СП B (мм) |
| 2001140 | Элемент пит.концевой | PR7-EK M40+M20 | 200 | |
| 2001590 | Ком-т фикс. для PR7 | PR7-FP | ||
| 2001900 | Элем. пит. с M63+M20 | PR7-LB63/20 | 402 | 680 |
| 2001910 | Элем. пит. с втулкой | PR7-LBG | 402 | 680 |
| 2030330 | Элемент питания | PR7-LBS40/20 | 302 | 680 |
| 2030630 | Элемент крепления | PR7-LCH | ||
| Элементы питания для PR7 | ||||
| Артикул № | Наименование | Тип | L. коробки питания A (мм) | L СП B (мм) |
| 2001940 | Элем. пит. M63+M20 парал. | PR7-LB63/20-2xLCH | 655 | 900 |
| 2001950 | Элемент пит. в комплекте | PR7-LB63/20-EXP-R-CU-2xLCH | 793 | 900 |
| 2001960 | Элемент пит. в комплекте | PR7-LBG-EXP-R-CU-2xLCH | 793 | 900 |
| 2030310 | Элем. пит. с резин.втулкой | PR7-LBG-2xLCH | 655 | 900 |
| 2001920 | Элем . пит. M63+M20,расш. | PR7-LB63/20-EXP-R | 793 | 900 |
| Элементы питания для PR10 | ||||
| АрАртикул № | Наименование | Тип | L. коробки питания A (мм) | L СП B (мм) |
| 2030700 | Элем. питания линейный M63+M20 | PR10-LB63/20 | 420 | 620 |
| 2030705 | Элемент питания линейный, M63+M20 | PR10-LB63/20-EXP | 420 | 620 |
| 2030710 | Элем. пит. лин. расшир. M63+M20 | PR10-LB63/20-2xLCH | 662 | 987 |
| 2030715 | Элемент пит. лин. расшир. M63+M20 | PR10-LB63/20-EXP-R-CU | 610 | 987 |
| 2030720 | Элем. пит. лин. с каб. втулкой Ø20-75мм | PR10-LBG-EXP-R-CU | 610 | 987 |
| 2030730 | Элемент пит. лин. с каб. втулкой | PR10-LBG-2xLCH | 662 | 987 |
