Обзор концевых элементов подвода питания шинопровода
серии Click-Ductor

Все коробки питания оборудованы кабельными вводами. Начиная с коробки типа EB40, допускается использование дополнительных кабельных вводов или кабельных вводов другого диаметра.

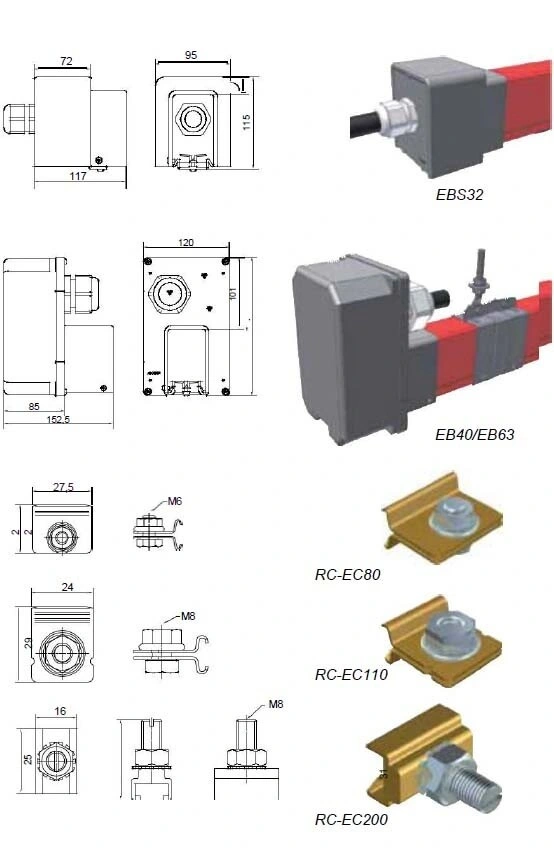

Концевые элементы подвода питания шинопровода AKAPP-STEMMANN Click-Ductor

Концевые элементы (коробки) питания AKAPP-STEMMANN Click Ductor
Тип EBS32
Концевой элемент (коробка) подвода питания с кабельным вводом M32, предназначен для кабелей Ø10-Ø21 мм. В комплект поставки включены винты M6.

Тип EB40
Концевой элемент (коробка) подвода питания с кабельным вводом M40, предназначен для кабелей Ø16-Ø28 мм. Выдавливаемые отверстия разного диаметра позволяют легко установить кабельные сальники разных размеров. В комплект поставки включены винты M6.

Тип EB63
Концевой элемент (коробка) подвода питания EB40 с кабельным сальником М63, предназначен для кабелей Ø30- Ø44,5 мм.

Концевые питающие клеммы серии Click Ductor
Тип RC-EC80
Предназначены для подключения медных проводников Cu50A и Cu80 к выводам коробки питания. Заказываются отдельно.

Тип RC-EC110
Предназначены для подключения медных проводников Cu110A к выводам коробки питания. Заказываются отдельно.
Тип RC-EC200
Предназначены для подключения медных проводников 125 A, 160 A или 200 A. Устанавливаются производителем на каждой секции системы «Клик-Дактор». Отдельный заказ не требуется.
Артикул
Наименование
Внешний
диаметр
кабеля питания
Максимальное
количество медных
проводников
Imax (ПВ: 80%)
непарал. Подключ.
Класс защиты
IP без AS7
Класс защиты IP
с уплотнит. лентой AS7
1006830
Конц. эл. питан. EBS32 1xM32
10-21
4xCU80 / 7xCU50
80 А
IP23IP44
1006800
Конц. эл. питан EB40 1xM40
16-28
4xCU125 / 7xCU80
125 А
IP23IP44
1006810
Конц. эл. питан EB63 1xM63
30-44
4xCU160 / 7xCU80
160 А
IP23IP44
1006820
Конц. элемент питания EB
без каб. вводов


IP23IP44
2109000
Концев. пит. клемма RC-EC80


80 А

2109005
Концев. пит. клемма RC-EC110


110 А

2109040
Концев. пит. клемма RC-EC200


200 А
