Обзор кронштейнов для корпусов шинопровода серии Click-Ductor

Основным принципом работы систем токоподвода «АКАПП-Штемманн», собираемых из отдельных секций способом защелкивания, лежит принцип свободного расширения как пластиковых корпусов, так и предварительно встроенных в них медных проводников.

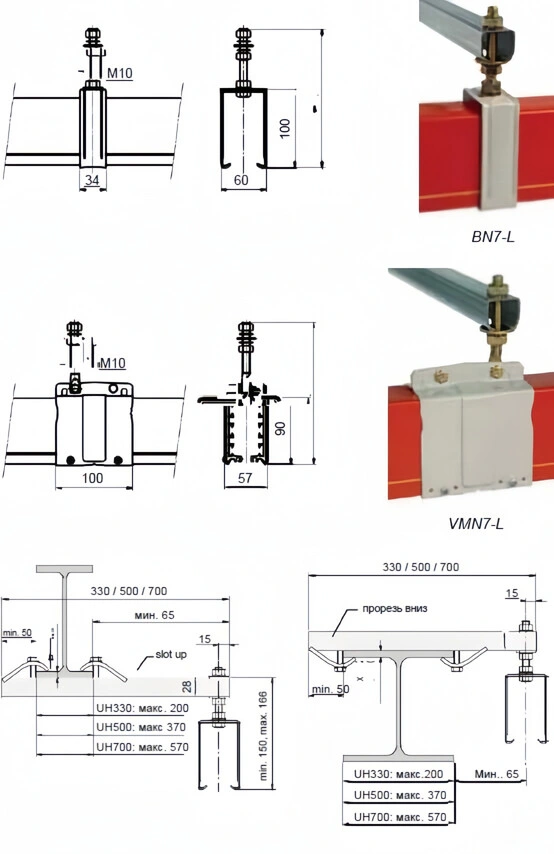

Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

Подвесной скользящий кронштейн AKAPP-STEMMANN Click-Ductor
Тип BN7-Z и тип BN7-L
Для монтажа подвесных кронштейнов на опорные профили используются болты, с помощью которых производится регулировка высоты установки системы.
Рекомендуемое расстояние между кронштейнами: 1355 мм
Все типы медных проводников.
Применение: в помещении / на открытом воздухе.
Рекомендуемое расстояние между кронштейнами: 2032 мм
Все типы медных проводников.
Только в помещении.

Подвесной фиксирующий кронштейн AKAPP-STEMMANN Click-Ductor
Тип VMN7-Z и тип VMN7-L
Фиксирующие подвесные кронштейны в виде неподвижно закрепляемых хомутов c опорными профилями используются для крепления уже собранного токоподвода к опорным конструкциям клиента. Фиксирующие кронштейны представляют собой фиксированную точку, от которой происходит свободное расширение системы под воздействием температурных колебаний.

Опорный кронштейн AKAPP-STEMMANN Click-Ductor
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500 мм , оцинкованный
Тип UH700/(R) : l=700 мм, оцинкованный
По запросу заказчика возможна поставка кронштейнов другой длины. Свободно раздвигающаяся скоба позволяет устанавливать кронштейн на двутавровые балки различного размера. Регулировка по высоте осуществляется с помощью болтов и гаек.
