Закрытый  троллейный шинопровод AKAPP-STEMMANN

Click-Ductor

Шинопровод AKAPP-STEMMANN Click-Ductor

Троллейный шинопровод Click-Ductor – это компактная система электроснабжения с быстро подключаемыми проводниками (6 типов). Гибкие уплотнительные ленты защищают корпус от проникновения пыли и влаги. В серии Click-Ductor также предусмотрено свободное расширение корпуса и проводников. Для питания кранов, конвейеров, грузоподъемного оборудования.
Ток линии: 50A, 80A, 125A, 160A, 200A, до 400А
Ном. макс. напряжение: 600 В
Токосъёмник: 35А, 70А, 100А
Длина секции: 3-4 метра
Количество шин: 4, 5, 7
Линия шин: до 800 м
Соединение шин: зажимы / резьбовая затяжка
Материал корпуса: ПВХ
Допустимая скорость токосъёмника: 200 метров в минуту
Температура: -30⁰С +50⁰С
Степень защиты: IP23 / IP44.

Корпус типа RC4
Кол-во каналов: 4
Кол-во встроенных медных жил-проводников: 4
Цвет: серый.
Диапазон рабочих температур: от -20 °C до +50 °C.
Применение: в помещении.

Корпус типа RC7
Кол-во каналов: 7.
Кол-во встроенных медных жил-проводников: 4 (RC7-4), 5 (RC7-5), 7 (RC7-7).
Цвет: предупреждающий красный.
Диапазон рабочих температур: от -20°C до +50°C.
Применение: в помещении/на открытом воздухе.
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

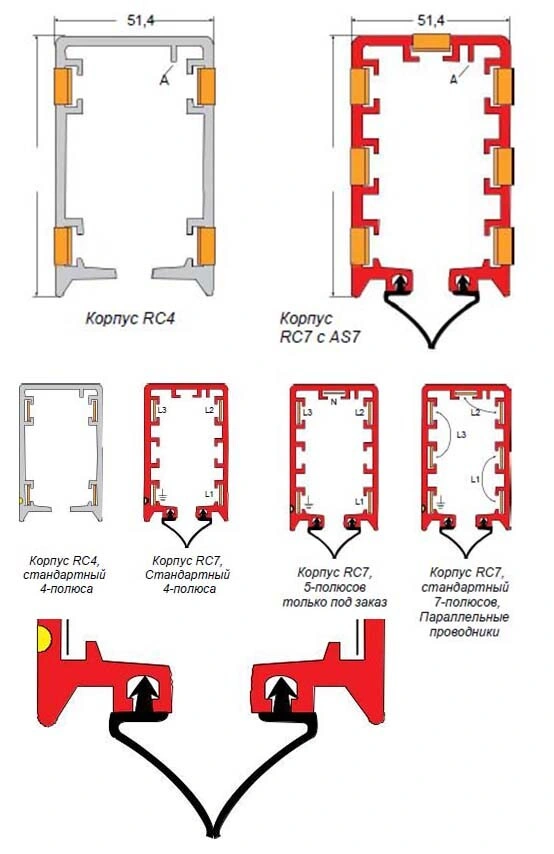

Клик-Дактор корпуса RC4 и RC7 шинопровода AKAPP-STEMMANN Click-Ductor

В ПВХ-корпуса типа RC4 встроены 4 медных проводника. В ПВХ-корпусе типа RC7 может размещаться в зависимости от требований заказчика 4,5 или 7 проводников.
К орпус типа RC4
Кол-во встроенных медных жил-проводников:4 Цвет: серый.
Диапазон рабочих температур: от -20 °C до +50 °C.

Корпус типа RC7-4
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:4. Цвет: предупреждающий красный.
Диапазон рабочих температур: от -20°C до +50°C. Применение: в помещении/на открытом воздухе.

Корпус типа RC7-5
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:5. Цвет: красный.
Диапазон рабочих температур: от -20°C до +50°C. Применение: в помещении/на открытом воздухе. Поставляется только под заказ.

К орпус типа RC7-7
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:7. Цвет: красный.
Диапазон рабочих температур: от -20°C до +50°C.
Применение: в помещении/на открытом воздухе Все виды корпусов системы токоподвода «Клик-
Дактор» поставляются в виде секций длиной 3м или 4м.
На сл. странице представлен полный обзор всех модификаций секций-корпусов системы «Клик-Дактор»

Гибкая герметизирующая лента AS7 (номер изделия в каталоге № 1004030)
Тип AS7 C хлоропреновая, цвет: черный
Лента AS-7 C используется в системе токоподвода «Клик-Дактор» RC7 в условиях с повышенным содержанием пыли и влаги. Она также является очень эффективным средством для защиты медных жил от коррозии! Рекомендуется к установке при эксплуатации системы на открытом воздухе. Корпуса типа RC7 с герметизирующей лентой AS7 соответствуют степени защиты IP44 и могут устанавливаться на любую высоту.

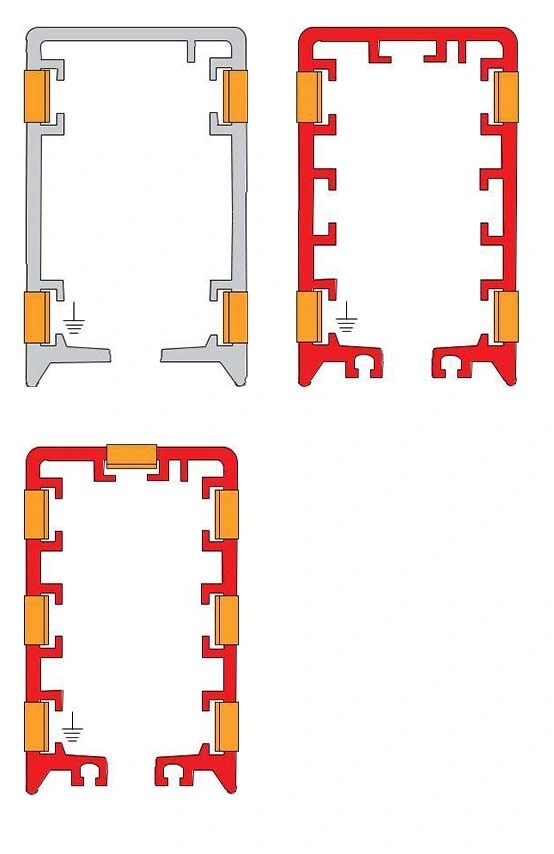

Корпуса Клик-Дактора корпуса RC4 и RC7 шинопровода AKAPP-STEMMANN Click-Ductor

Корпуса типа RC7 могут оснащаться герметизирующей лентой AS7
К орпус типа RC4
Кол-во встроенных медных жил-проводников:4 Цвет: серый.
Диапазон рабочих температур: от -20 °C до +50 °C.

Корпус типа RC7-4
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:4. Цвет: предупреждающий красный.
Диапазон рабочих температур: от -20°C до +50°C. Применение: в помещении/на открытом воздухе.

Корпус типа RC7-5
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:5. Цвет: красный.
Диапазон рабочих температур: от -20°C до +50°C. Применение: в помещении/на открытом воздухе. Поставляется только под заказ.

К орпус типа RC7-7
Кол-во каналов:7.
Кол-во встроенных медных жил-проводников:7. Цвет: красный.
Диапазон рабочих температур: от -20°C до +50°C.
Применение: в помещении/на открытом воздухе Все виды корпусов системы токоподвода «Клик-
Дактор» поставляются в виде секций длиной 3м или 4м.
На сл. странице представлен полный обзор всех модификаций секций-корпусов системы «Клик-Дактор»

Гибкая герметизирующая лента AS7 (номер изделия в каталоге № 1004030)
Тип AS7 C хлоропреновая, цвет: черный
Лента AS-7 C используется в системе токоподвода «Клик-Дактор» RC7 в условиях с повышенным содержанием пыли и влаги. Она также является очень эффективным средством для защиты медных жил от коррозии! Рекомендуется к установке при эксплуатации системы на открытом воздухе. Корпуса типа RC7 с герметизирующей лентой AS7 соответствуют степени защиты IP44 и могут устанавливаться на любую высоту.
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor
Номер в
каталоге
Название
Imax
Раб.
Цикл 80% (A)
Imax
Раб. Цикл 80%
(A) парал.CU
макс.
длина
системы (м) **)
Корпус RC4, Длина 3 метра
2101065.B0000
Корпус серый RC4-4-50/3M, 4 полюса, 50 A
50200
2101265.B0000
Корпус серый RC4-4-80/3M, 4 полюса, 80 A
80360
2110490
Корпус серый RC4-4-110/3M, 4 полюса, 110A
110500
2110500
Корпус серый RC4-4-125/3M, 4 полюса, 125A
125800
2110510
Корпус серый RC4-3-160/1-125/3M,4 полюса, 160A
160800
2110520
Корпус серый RC4-3-200/1-125/3M, 4 полюса,200A
200 *)
800
Корпус RC4 Длина 4 метра
2101075.B0000
Корпус серый RC4-4-50/4M, 4 полюса, 50 A
50200
2101275.B0000
Корпус серый RC4-4-80/4M, 4 полюса, 80 A
80360
2110370
Корпус серый RC4-4-110/4M, 4 полюса, 110A
110500
2110380
Корпус серый RC4-4-125/4M, 4 полюса, 125A,
125800
2110390
Корпус серый RC4-3-160/1-125/4M,4 полюса, 160A
160800
2110400
Корпус серый RC4-3-200/1-125/4M, 4 полюса,200A
200 *)
800
Корпус RC7 Длина 3 метра
2103065.B0000
Корпус красный RC7-4-50/3M, 4 полюса, 50 A
50200
2103365.B0000
Корпус красный RC7-4-80/3M, 4 полюса, 80 A
80360
2110530
Корпус красный RC7-4-110/3M, 4 полюса, 110A
110500
2110540
Корпус красный RC7-4-125/3M, 4 полюса, 125A
125800
2110550
Корпус красный RC7-3-160/1-25/3M,4 полюса,160A
160800
2110560
Корпус красный RC7-3-200/1-125/3M,4 пол., 200A
200 *)
800
2103155.B0000
Корпус красный RC7-7-50/3M, 7 полюсов, 50 A
50200
2103455.B0000
Корпус красный RC7-7-80/3M, 7 полюсов, 80 A
80360
2110570
Корпус красный RC7-7-110/3M, 7 полюсов, 110A
110220500
2110580
Корпус красный RC7-7-125/3M, 7 полюсов, 125A
125250800
2110590
Корпус красный RC7-7-160/3M, 7 полюсов, 160A
160320800
2110600
Корпус красный RC7-7-200/3M, 7 полюсов, 200A
200 *)
400 *)
800
Корпус RC7 Длина 4 метра
2103075.B0000
Корпус красный RC7-4-50/4M, 4 полюса, 50 A
50200
2103375.B0000
Корпус красный RC7-4-80/4M, 4 полюса, 80 A
80360
2110410
Корпус красный RC7-4-110/4M, 4 полюса,110A
110500
2110420
Корпус красный RC7-4-125/4M, 4 полюса, 125A
125800
2110430
Корпус красный RC7-3-160/1-125/4M,4 пол.,160A
160
800
2110440
Корпус красный RC7-3-200/1-125/4M, 4 пол., 200A
200 *)
800
2103165.B0000
Корпус красный RC7-7-50/4M, 7 полюсов, 50 A
50200
2103465.B0000
Корпус красный RC7-7-80/4M, 7 полюсов, 80 A
80360
2110450
Корпус красный RC7-7-110/4M, 7полюсов, 110A
110220500
2110460
Корпус красный RC7-7-125/4M, 7 полюсов, 125A
125250800
2110470
Корпус красный RC7-7-160/4M, 7 полюсов, 160A
160320800
2110480
Корпус красный RC7-7-200/4M, 7 полюсов, 200A
200 *)
400 *)
800
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

Установка и монтаж корпусов шинопровода AKAPP-STEMMANN Click-Ductor

Основным принципом работы систем токоподвода «АКАПП-Штемманн», собираемых из отдельных секций способом защелкивания, лежит принцип свободного расширения как пластиковых корпусов, так и предварительно встроенных в них медных проводников.
Подвесной скользящий кронштейн
Тип BN7-Z и тип BN7-L
Для монтажа подвесных кронштейнов на опорные профили используются болты, с помощью которых производится регулировка высоты установки системы. Рекомендуемое расстояние между кронштейнами: 1355мм: все типы медных проводников; в помещении и на открытом воздухе. 2032 мм: все типы медных проводников, только в помещении.

Подвесной фиксирующий кронштейн
Тип VMN7-Z и тип VMN7-L
Фиксирующие подвесные кронштейны в виде неподвижно закрепляемых хомутов c опорными профилями используются для крепления уже собранного токоподвода к опорным конструкциям клиента. Фиксирующие кронштейны представляют собой фиксированную точку, от которой происходит свободное расширение системы под воздействием температурных колебаний.

Опорный кронштейн
Тип UH330 : l=330 мм, оцинкованный
Тип UH500/(R) : l=500мм , оцинкованный
Тип UH700/(R) : l=700мм, оцинкованный
По запросу заказчика возможна поставка кронштейнов другой длины. Свободно раздвигающаяся скоба позволяет устанавливать кронштейн на двутавровые балки различного размера. Регулировка по высоте осуществляется с помощью болтов и гаек.

Клик Дактор AKAPP-STEMMANN Click-Ductor

Медные жилы соседних секций системы токоподвода «Клик-Дактор» соединяются между собой с помощью специальных коннекторов, которые надеваются на жилы мощностью 50A, 80A и 110A и защелкиваются с применением небольшого усилия.
Безболтовые коннекторы для медных жил:
Тип Cu-C: используются для соединения медных жил мощностью: 50A и 80A. Гибкие латунные коннекторы надеваются и с помощью небольшого усилия закрепляются на концах соседних медных жил. При этом слышен характерный щелчок. Углубление в коннекторе обеспечивает прочность соединения во время возможного смещения стыка. Коннекторы не входят в комплект поставки, поэтому их необходимо заказывать отдельно.

Безболтовые коннекторы для медных жил:
Тип Cu-CL: используются для соединения медных жил мощностью 110A. Конструкция данных коннекторов не отличается от конструкции коннекторов типа Cu-C, но может использоваться для жил, предназначенных для передачи тока силой до 110A (ПВ: 80%) . Такие коннекторы не входят в комплект поставки, Поэтому их необходимо заказывать отдельно. На обеих сторонах коннектора нанесена соответствующая маркировка (см. чертеж). Для соединения медных жил с амперажом выше 110A используются коннекторы с болтовым креплением.

Коннекторы с болтовым креплением:
Type Cu-S: используются для соединения медных жил мощностью: 125A, 160A и 200А. Коннекторы с болтовым креплением состоят из двух надвигаемых друг на друга С-образных пластин, которые крепятся к жилам с  помощью болтов и гаек. Системы токоподвода, рассчитанные на 125A, 160A и 200A поставляются с уже встроенными коннекторами с болтовыми
креплениями, которые входят в комплект поставки. И поэтому необходимость в дополнительном заказе таких креплений отпадает.
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

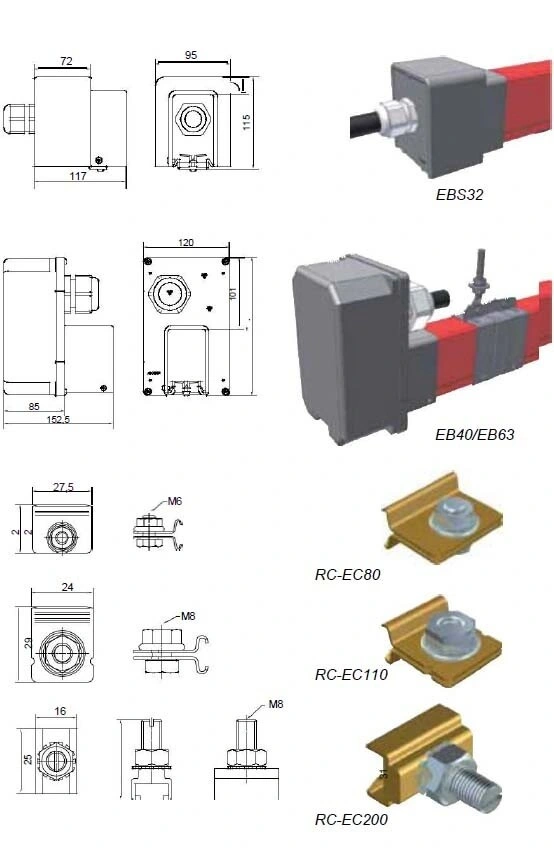

Концевые элементы подвода питания шинопровода AKAPP-STEMMANN Click-Ductor

Все коробки питания оборудованы кабельными вводами. Начиная с коробки типа EB40, допускается использование дополнительных кабельных вводов или кабельных вводов другого диаметра.
Концевые элементы (коробки) питания
Тип EBS32
Концевой элемент (коробка) подвода питания с кабельным вводом M32, предназначен для кабелей Ø10-Ø21 мм. В комплект поставки включены винты M6.

Тип EB40
Концевой элемент (коробка) подвода питания с кабельным вводом M40, предназначен для кабелей Ø16-Ø28 мм. Выдавливаемые отверстия разного диаметра позволяют легко установить кабельные сальники разных размеров. В комплект поставки включены винты M6.

Тип EB63
Концевой элемент (коробка) подвода питания EB40 с кабельным сальником М63, предназначен для кабелей Ø30- Ø44,5мм.

Концевые питающие клеммы
Тип RC-EC80
Предназначены для подключения медных проводников Cu50A и Cu80 к выводам коробки питания. Заказываются отдельно.

Тип RC-EC110
Предназначены для подключения медных проводников Cu110A к выводам коробки питания. Заказываются отдельно.

Тип RC-EC200
Предназначены для подключения медных проводников125A, 160A или 200A. Устанавливаются производителем на каждой секции системы «Клик-Дактор». Отдельный заказ не требуется.
Артикул
Наименование
Внешний
диаметр
кабеля питания
Максимальное
количество медных
проводников
Imax (ПВ: 80%)
непарал. Подключ.
Класс защиты
IP без AS7
Класс защиты IP
с уплотнит. лентой AS7
1006830
Конц. эл. питан. EBS32 1xM32
10-21
4xCU80 / 7xCU50
80 А
IP23IP44
1006800
Конц. эл. питан EB40 1xM40
16-28
4xCU125 / 7xCU80
125 А
IP23IP44
1006810
Конц. эл. питан EB63 1xM63
30-44
4xCU160 / 7xCU80
160 А
IP23IP44
1006820
Конц. элемент питания EB
без каб. вводов


IP23IP44
2109000
Концев. пит. клемма RC-EC80


80 А

2109005
Концев. пит. клемма RC-EC110


110 А

2109040
Концев. пит. клемма RC-EC200


200 А

Линейные элементы подвода питания шинопровода AKAPP-STEMMANN Click-Ductor

В коробке питания имеются продавливаемые отверстия для кабельных вводов размером от M32 до M63. При необходимости клиент может легко увеличить количество кабельных вводов. Линейный клеммный держатель (LCH) соединяет между собой корпуса соседних секций и одновременно фиксирует питающие клеммы. После установки линейного клеммного держателя питающие клеммы подключаются к силовому кабелю. Затем надевается и защелкивается крышка.
Линейные коробки ввода питания LB
Тип LB40
Линейная коробка подвода питания для подключения медных проводников до 125А поставляется вместе с 1 кабельным сальником M40 для подключения кабелей Ø16-Ø28 мм.

Тип LB63
Линейная коробка подвода питания для подключения медных проводников до 160А поставляется вместе с 1 кабельным сальником M63 для подключения кабелей Ø30-Ø44,5 мм.

Тип LB32-4
Коробки данного типа имеют такую же конструкцию как и коробки LB63, кроме того они оборудованы 4 кабельными сальниками M32 для кабелей Ø10- Ø21мм.

Тип LB32-7
Коробки данного типа аналогичны по конструкции коробкам LB32-4, однако имеют 7 кабельных сальников M32 для кабелей Ø10-Ø21мм.
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

Токосъемники серии С7/G шинопровода AKAPP-STEMMANN Click-Ductor

Устройство, предназначенное для передачи тока с встроенных медных жил в системе токоподвода «Клик- Дактор» на подвижное оборудование заказчика, называется токосъемником. Непрерывный контакт токосъемника с плоскими медными жилами поддерживается с помощью износоустойчивых подпружиненных угольных щеток, изготовленных из специального сплава бронзы и угля. Благодаря
буксирному рычагу, который крепится как к самому токосъемнику, так и к подвижному оборудованию токосъемник приводится в движение и легко перемещается одновременно с подвижным
оборудованием на своих скользящих башмаках по встроенным медным жилам внутри системы троллейного токоподвода.
Скорость движения токосъемника может достигать 200 м/мин. На фотографии ниже приведен стандартный токосъемника с указанием его основных характеристик. В последующих разделах дается более подробное описание токосъемников и их видов, а также запасных частей и комплектующих. По желанию клиента допускается поставка токосъемников в комплекте с соответствующей транзитной коробкой и буксирным рычагом. В таблицах на странице 15 приведены основные виды поставляемых компанией токосъемников, буксирных
рычагов и транзитных коробок.

Токосъемники шинопровода AKAPP-STEMMANN Click-Ductor

Токосъемники стандартных серий применяются для передачи тока силой 35A, 70A или 100A (ПВ 60%) в системах токоподвода с 4, 5 или 7 проводниками. Скорость передвижения токосъемника может достигать 80м/мин. Токосъемники серии ‘CL’ поставляются с подключенным питающим кабелем стандартной длины 1м. Токосъемники серии ‘C’ поставляются без кабеля.
Для увеличения силы передаваемого тока из токосъемников данных серий могут формироваться токосъемные модули путем соединения двух токосъемников.

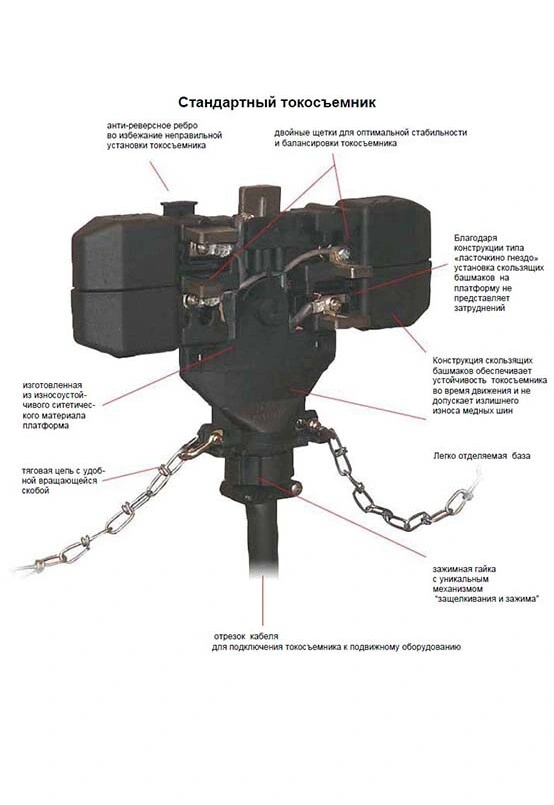

Стандартные токосъемники

В стандартной комплектации токосъемные тележки поставляются с 4, 5 или 7 полюсами с нагрузкой по току: 35А, 70А и 100А (ПВ 60%). Рабочий диапазон температур: от -20°C до +80°C (Внимание: макс. допустимая температура для использования корпусов «Клик-Дактора» не должна превышать +50°C). В комплект поставки токосъемников входит подключающий кабель. Токосъемники подключается к питаемому оборудованию через транзитную коробку (заказывается отдельно), которая может располагаться рядом с буксирным рычагом токосъемника.

Стандартные токосъемники + транзитные коробки
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor
Сила тока
Макс. 35АМакс. 70АМакс. 100А
Кол-во полюсовТокосъем никТранзитная коробкаТокосъемник
Транзитная коробкаТокосъем никТранзитная коробка
4CL7-4-35/G
TTB35-4
CL7-4-70/G
TTB70-4
CL7-4-100/G
TTB100-4
5CL7-5-35/G
TTB35-7CL7-5-70/G
TTB70-7CL7-5-100/G
TTB100-7
7CL7-7-35/G
CL7-7-70/G
CL7-7-100/G
Троллейный шинопровод AKAPP-STEMMANN Click-Ductor

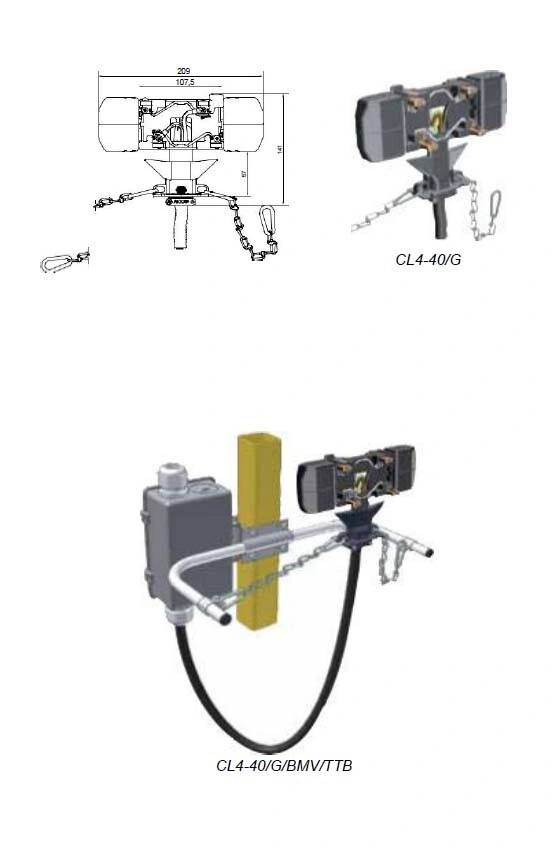

Токосъемники СL4-40/G шинопровода AKAPP-STEMMANN Click-Ductor

Токосъемник CL4-40, четырех-полюсный, рассчитан на работу с 4 медными проводниками с нагрузкой по току до 40А (ПВ 60% при макс. температуре корпуса «Клик- Дактора» +50°С). Полный рабочий диапазон температур: от -200С до +800С. Токосъемники CL4- 40/G могут поставляться с кабелями подключения длиной 1м (стандартный вариант), а также с кабелями длиной 2,3,4 или 5м, что соответствует обозначениям /2М, /3М, /4М или /5М. Эти буквенные обозначения добавляются к названию токосъемника при оформлении заказа.
Стандартные токосъемники
Тип CL4-40/G
4-х жильный токосъемник со стандартным набором колес и кабелем подключения со стандартной длиной 1 м., подходит для всех ПВХ-корпусов типа RС. Максимальная скорость движения: 80 м/мин.

Токосъемные модули
CL4-40/BMV/TTB (артикул № 1088650)
Для удобства заказчиков мы предлагаем токосъемный модуль CL4-40/G уже в собранном виде, вместе с буксирным кронштейном BMV35 и транзитной коробкой TTB35. Размеры указаны в таблице на стр. 14 (в верхнем правом углу).

Поставляемые типы токосъемников
Номер по
каталогу
АКАПП
Наименование
Расширение
Макс. сила
тока
ID=100%,А
Кол-во
полюсов
Макс.
скорость,
м/мин
1088610
Токосъемник +кабель CL4-40/G

31,00
480
1088610.B0002
Токосъемник + кабель CL4-40/G
/2M
31,00
480
1088610.B0003
Токосъемник +кабель CL4-40/G
/3M
31,00
4
80
1088610.B0004
Токосъемник +кабель CL4-40/G
/4M
31,00
4
80
1088610.B0005
Токосъемник +кабель CL4-40/G
/5M
31,00
4
80
1088650
Токосъемный модуль CL4-40/G/BMV/TTB
31,00
4
80

Каталог закрытый троллейный токоподводов AKAPP-STEMMANN Click-Ductor

По любым вопросам связанным с заказом троллейных шинопроводов AKAPP-STEMMANN, для запроса технической информации, запроса цен, вопросов проектирования, или получения коммерческих предложений направляйте заявки в почту или звоните.
+7 (499) 322-93-90
zakaz@b2b-energo.su

Назад к содержимому
