Токоподводы AKAPP-STEMMANN
серии SOCL

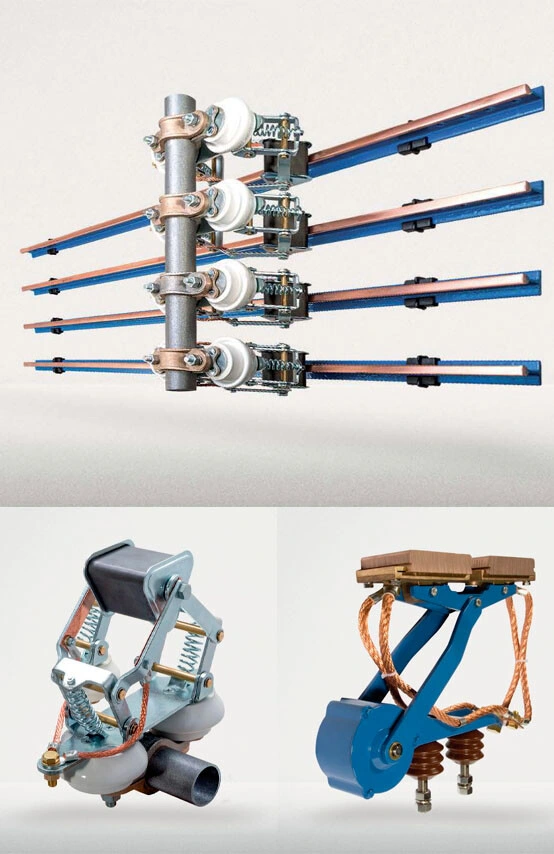

Шинопровод AKAPP-STEMMANN серии SOCL
Система токоподвода включает в себя токосъемники, системы крепления для использования в помещениях и на открытом воздухе, узлы питания и другие комплектующие.
Состав системы:
- Прямые секции, длиной до 7000 мм
- Изолирующие элементы
- Токосъемники
Область применения:
- Мостовые краны и кран-балки
- Металлургические заводы
- Судоверфи
- Порты
- Канальные системы токоподвода
- Системы токоподвода коробчатого типа
Модификация | F20 / A20 | F35 / A35 | F45 / A45 | VC25 - VC60 | |
Стандартная длина | 7000 мм | 7000 мм | 7000 мм | 7000 мм | |
Расстояние между опорами | 1500 мм | 2000 мм | 2500 мм | 2500 мм | |
Напряжение Un | 1000 В | 1000 В | 1000 В | 1000 В | |
Сила тока (100% нагрузка при 35°C),макс. | макс. 560 А | макс. 920 А | макс. 1550 А | макс. 2150 А | |
Площадь попереч. сечения жилы | 100 мм2 | 200 мм2 | 600 мм2 | 1200 мм2 | |
Материал проводников | тип F | сталь - медь | сталь - медь | сталь - медь | медь |
| тип A | алюминий - медь | алюминий - медь | алюминий - медь | медь | |
| Температура окружающей среды | -30°C до +130°C | -30°C до +130°C | -30°C до +130°C | -30°C до +130°C | |
| Условия использования | на открытом воздухе и в помещении | на открытом воздухе и в помещении | на открытом воздухе и в помещении | на открытом воздухе и в помещении | |

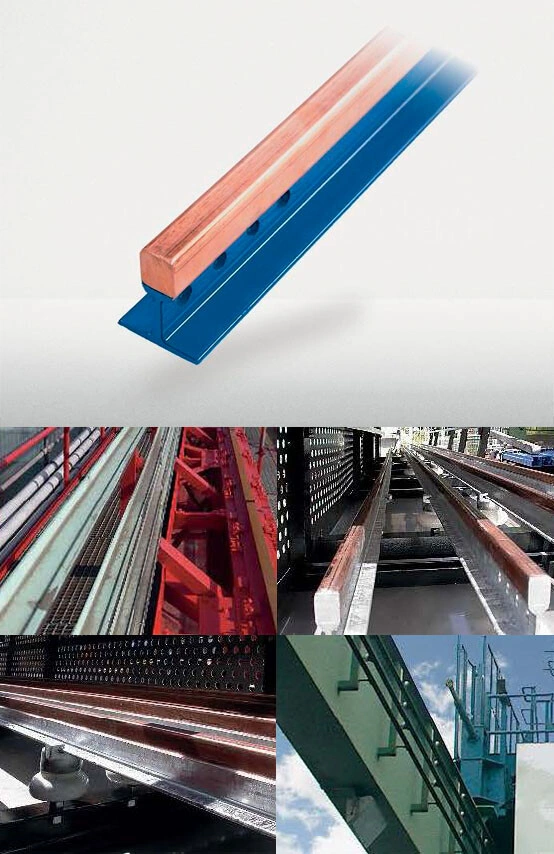

Описание шинопровода AKAPP-STEMMANN SOCL
AKAPP-STEMMANN производит следующие модификации открытого токоподвода: F20/A20, F35/A35 и F45/A45, а также различные виды медных жил.
Токоподводы открытого типа широко используются для передачи токов большой силы, под высоким напряжением, в расширенном температурном диапазоне, в сложных производственных и природных условиях.
Благодаря своей надежности наши токоподводы применяются наряду с другими системами на металлургических производствах, судоверфях и портах.
В зависимости от производственных требований в системах используются как медные, так стальные проводники, а также проводники из медно-алюминиевого сплава.
В портовых условиях наши системы устанавливаются в каналах или коробах.
Линии AKAPP-STEMMANN серии SOCL открытого типа способны передавать токи силой до 2160 А.
В зависимости от производственных требований системы открытого токоподвода при условии применения специальных изоляционных средств могут использоваться для передачи токов под напряжением до 10 000 Вольт.
На открытых токоподводах могут применяться как одиночные, так и двойные токосъемники. С помощью специальных пружинных механизмов токосъемники могут устанавливаться как сверху, так и снизу, а также в боковой части токоподводов.
Каталог систем токоподводов AKAPP-STEMMANN SICL, SACL, SOCL, SCL
По любым вопросам связанным с заказом троллейных шинопроводов AKAPP-STEMMANN, для запроса технической информации, запроса цен, вопросов проектирования, или получения коммерческих предложений направляйте заявки в почту или звоните.
