Троллейный шинопровод AKAPP-STEMMANN

Pro-Ductor

Шинопровод AKAPP-STEMMANN Pro-Ductor

Троллейный шинопровод Pro-Ductor — серия плоских токопроводов с пятью типами медных проводников. Прочный корпус с 4, 7 и 10 слотами для шин. Универсальные токопроводы используются в автоматизированных складских системах, мобильных механизмах, в том числе для экстремальных условий эксплуатации при температуре воздуха до -30°C, при больших нагрузках тока.

Ток линии: 50 A, 80 A, 125 A, 160 A, 200 A, 250 A, 320 A и 400 A

Ном. макс. напряжение: 600 В

Токосъёмник: 125 А

Длина секции: 4 метра

Количество шин: 4, 7, 10

Линия шин: непрерывная

Материал корпуса: ПВХ

Допустимая скорость токосъёмника: 500 метров в минуту

Температура: -30⁰С +60⁰С

Степень защиты: IP2XB.

Корпуса троллей AKAPP-STEMMANN Pro-Ductor

Тип PR4

Кол-во каналов: 4. Свободное размещение до 4 проводников.

Цвет: красный-предупреждающий.

Рабочий диапазон температур: от -30 °C до +60 °C.

Тип PR7

Кол-во каналов: 7. Свободное размещение от 4 до 7 проводников.

Цвет: красный-предупреждающий.

Рабочий диапазон температур: от -30 °C до +60 °C.

Тип PR10

Кол-во каналов: 10. Свободное размещение от 6 до 10 проводников.

Цвет: красный-предупреждающий.

Рабочий диапазон температур: от -30 °C до +60 °C.

Материал: самозатухающий ПВХ повышенной прочности. Непрерывные желтые и зеленые маркирующие полосы на поверхности профиля обеспечивают правильность монтажа.

Троллейный шинопровод AKAPP-STEMMANN Pro-Ductor

Проводники AKAPP-STEMMANN Pro-Ductor

Благодаря использованию непрерывных медных жил система Продактор превосходно зарекомендовала себя в области передачи управляющих сигналов и баз данных. Идеального результата в этом отношении можно достичь при использовании посеребренных проводников.

Проводники из других материалов AKAPP STEMMANN Pro-Ductor

Концепция системы «Продактор» предполагает использование не только медных жил, но и проводников из других материалов, например посеребренных медных жил.

Установка медных жил

Сразу после сборки корпусов в одну систему через каналы корпусов протягивают плоские медные жилы. Протяжка жил осуществляется непосредственно из бобины с помощью специальной кассеты для монтажа медных жил и специального блока. Эти приспособления поставляются по желанию заказчика. Для облегчения монтажа и устранения возникающего на больших расстояниях сопротивления в комплекте с медными жилами CU125, CU160 и CU200 в комплект поставки может быть включен выпрямитель.

Перепад напряжения

Благодаря использованию непрерывных медных жил перепад напряжения в системе Продактор сведен к минимуму. Если коэффициент мощности (cos. ) < 1, значения в соседней таблице изменяются соответствующим образом, например, при cos. = 0.85 показатели перепада напряжения умножаются на 0.85.

Расположение медных проводников

Ниже приведены примеры расположения медных проводников в системах типа PR7 и PR10 с использованием стандартных типов корпусов и пяти видов медных жил.

Артикул№	Наименование		макс. In (ID=80%) A	размер (b x d) мм	Попер. сеч. мм2	вес меди кг/м	сопр. пр. ток /m	длина меди на катушке, м
1002560	Медная жила 50A	CU50	50	12.6 x 0.7	8.82	0.078	0.00198	525
1002640	Медная жила 80A	CU80	80	12.5 x 1.1	13.75	0.120	0.00127	325
1002720	Медная жила 125A	CU125	125	12.5 x 2.0	25.00	0.219	0.0007	200
1002870	Медная жила 160A	CU160/7	160	12.5 x 2.6	32.50	0.284	0.000538	150
1002910	Медная жила 200A	CU200/7	200	12.5 x 4.0	50.00	0.440	0.000344	100
1003370	Посеребр. медная жила 50A	CU50/AG	50	12.6 x 0.7	8.82	0.078	0.002	525

Элементы питания AKAPP-STEMMANN Pro-Ductor

При параллельном подключении медных жил в целях увеличения силы передаваемого тока или снижения перепада напряжения рекомендуется использовать систему Продактор PR7 и подключать питающие кабели. В троллейном токоподводе Продактор PR10 расположены десять каналов для параллельного размещения как токопроводящих жил, так и проводников для передачи управляющих сигналов. На странице 17 находится более подробная информация по данному вопросу.

Элементы питания для системы АКАПП-ШТЕММАНН

Продактор PR4

Линейный элемент (коробка) питания ─

обычный способ подключения:

С помощью линейного элемента (коробки) питания питающий кабель (и/или кабель для передачи сигналов управления) подключается к концу или определенной точке троллейного токоподвода (см. рисунок справа). Линейный элемент (коробка) питания поставляется вместе с элементом крепления (PR4-LCH), который закрепляется между концами ПВХ-корпусов. Питающие клеммы, которые устанавливаются внутри элемента крепления, необходимо заказывать дополнительно.

Затем к питающим клеммам подключают медные жилы-проводники. При этом строго соблюдается правило непрерывности медных жил! В комплект поставки входит также набор соединительных полос (СП) для стыковки секций опорного профиля на концах элемента крепления. Линейный элемент (коробка) питания имеет кабельные вводы M63 (диаметр подключаемого кабеля до Ø44,5 мм и M20 (позволяет подключать кабель до Ø12 мм). При необходимости линейные элементы (коробки) питания могут быть оснащены проходными изоляционными втулками для кабелей диаметром Ø20 - Ø75 мм).

Артикул №	Наименование	Тип	Длина коробки A (мм)	Длина CS B (мм)
2040710	Линейный элемент питания	PR4-LBS40	309	680
2040715	Линейный элемент питания	PR4-LB63	411	680
2040720	Линейный элемент питания	PR4-LB63-EXP-R	781	1395
2040725	Линейный элемент питания	PR4-LB63-EXP-R-CU	1086	1395
2040728	Линейный элемент питания +1xLCH	PR4-LB63-EXP-R-CU-1xLCH	582.3	1395
2040730	Линейный элемент питания с кабельной втулкой	PR4-LBG	411	680
2040735	Линейный элемент питания с кабельной втулкой	PR4-LBG-EXP-R	781	1395
2040740	Линейный элемент питания с кабельной втулкой	PR4-LBG-EXP-R-CU	1086	1395
2040765	Линейный элемент питания с каб. втулкой+ 1xLCH	PR4-LBG-EXP-R-CU-1xLCH	582.3	1395
2040575	Элемент крепления	PR4-LCH
Элементы питания для системы Продактор PR7
Артикул №	Наименование	Тип	L. коробки питания A (мм)	L СП B (мм)
2001140	Элемент пит.концевой	PR7-EK M40+M20	200
2001590	Ком-т фикс. для PR7	PR7-FP
2001900	Элем. пит. с M63+M20	PR7-LB63/20	402	680
2001910	Элем. пит. с втулкой	PR7-LBG	402	680
2030330	Элемент питания	PR7-LBS40/20	302	680
2030630	Элемент крепления	PR7-LCH
Элементы питания для PR7
Артикул №	Наименование	Тип	L. коробки питания A (мм)	L СП B (мм)
2001940	Элем. пит. M63+M20 парал.	PR7-LB63/20-2xLCH	655	900
2001950	Элемент пит. в комплекте	PR7-LB63/20-EXP-R-CU-2xLCH	793	900
2001960	Элемент пит. в комплекте	PR7-LBG-EXP-R-CU-2xLCH	793	900
2030310	Элем. пит. с резин.втулкой	PR7-LBG-2xLCH	655	900
2001920	Элем . пит. M63+M20,расш.	PR7-LB63/20-EXP-R	793	900
Элементы питания для PR10
АрАртикул №	Наименование	Тип	L. коробки питания A (мм)	L СП B (мм)
2030700	Элем. питания линейный M63+M20	PR10-LB63/20	420	620
2030705	Элемент питания линейный, M63+M20	PR10-LB63/20-EXP	420	620
2030710	Элем. пит. лин. расшир. M63+M20	PR10-LB63/20-2xLCH	662	987
2030715	Элемент пит. лин. расшир. M63+M20	PR10-LB63/20-EXP-R-CU	610	987
2030720	Элем. пит. лин. с каб. втулкой Ø20-75мм	PR10-LBG-EXP-R-CU	610	987
2030730	Элемент пит. лин. с каб. втулкой	PR10-LBG-2xLCH	662	987

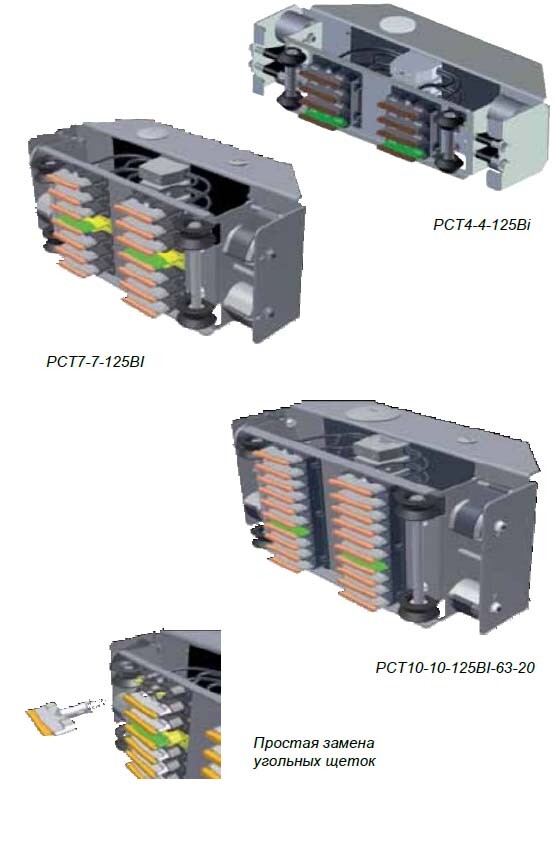

Токосъёмники AKAPP-STEMMANN Pro-Ductor

Передача электрического тока непосредственно на подвижные механизмы в системе Pro-Ductor осуществляется с помощью токосъемника (токосъёмной тележки). Непрерывный контакт с плоскими медными жилами поддерживается через угольные щетки повышенной износоустойчивости, которые изготавливаются из особого углеродно-бронзового сплава. К токосъемнику крепится опорный кронштейн специальной конструкции. Кронштейн в свою очередь соединяется с буксировочным рычагом подвижного механизма.

Техническое описание:

Токосъемник с колесной направляющей

Уникальная конструкция с использованием колес параболической формы и четырех пружин обеспечивают устойчивое и беспрепятственное движение токосъёмной тележки вдоль пазов пластикового корпуса. При этом достигается оптимальный контакт между угольными щетками токосъемника и медными проводниками, а также значительно снижается износ как самих щеток, так и медных жил.

Высокое качество передачи управляющих сигналов достигается благодаря наличию сжимающих пружин и непрерывному и ровному скольжению угольных щеток по медным проводникам.

Стальная соединительная коробка устанавливается на каждой тележке. Кабели могут быть подключены с любой стороны коробки. Стандартное исполнение: 2 кабельных ввода. Один для типа PCT7. M40 и M20; второй — для типа PCT10, M63 и M20. Кроме того, с трех сторон коробки имеются глухие отверстия для монтажа дополнительных кабельных вводов.

Токосъемники для изогнутых секций

Токосъемники (токосъёмные тележки) могут без каких-либо проблем использоваться как на прямолинейных, так и изогнутых (криволинейных) участках токоподвода и обеспечивать подачу питания на краны, которые перемещаются с одного прохода на другой. Для обеспечения бесперебойной подачи электроэнергии в таких случаях применяют параллельное подключение двух токосъемников.

Небольшие затраты на обслуживание

Колесики токосъёмных тележек и угольные щетки обладают большой износоустойчивостью и не требуют частой замены, поскольку они сделаны из высококачественных материалов.

Конструкция тележек позволяет быстро и легко заменять как колесики, так и угольные щетки. Все остальные комплектующие не требуют технического обслуживания.

Артикул №	Наименование	Приблизит. пробег (км) *
2010811	Угольная щетка PCT-P, фазная	20.000
2010821	Угольная щетка PCT-E, заземление	20.000
2010831	Уг. щетка PCT-PZ,посереб. графит, фазн.	7.500
2010841	Уг. щетка PCT-EZ, посереб. графит, зазем.	7.500
1512650	Колесико PUR PCT-W	40.000
1449130.B0000	Торсионная пружина, левая для PCT
1449140.B0000	Торсионная пружина, правая для PCT
Токосъемники PCT4
Артикул №	Описание	Тип
2012360	Токосъемник 3-полюсный- 125A	PCT4-3-125/BI
2012370	Токосъемник 4-полюсный- 125A	PCT4-4-125/BI
2010270	Опорный кронштейн с крепежными приспособлениями	PCT4-MB125
Токосъемники PCT7
Артикул №	Наименование	Тип
2012360	Токосъемник 4-полюсный 125A	PCT7-4-125/BI
2012370	Токосъемник 5-полюсный 125A	PCT7-5-125/BI
2012380	Токосъемник 6-полюсный 125A	PCT7-6-125/BI
2012350	Токосъемник 7-полюсный 125A	PCT7-7-125/BI
2010270	Опорный кронштейн с крепежн. приспособ.	PCT7-MB125
Токосъемники PCT10
Артикул №	Наименование	Тип
2031100	Токосъемник 10-полюсный 125A	PCT10-10-125/BI-63/20
2031105	Токосъемник 9-полюсный 125A	PCT10-9-125/BI-63/20
2031110	Токосъемник 8-полюсный 125A	PCT10-8-125/BI-63/20
2031120	Токосъемник 6-полюсный 125A	PCT10-6-125/BI-63/20
2030555	Направляющая щеток	PCT10-G
2030166	Монтажный кронштейн с креплениями	PCT10-MB125

Каталог троллейного токоподвода AKAPP-STEMMANN Pro-Ductor
