Обзор токосъёмников серии Pro-Ductor
Передача электрического тока непосредственно на подвижные механизмы в системе Pro-Ductor осуществляется с помощью токосъемника (токосъёмной тележки). Непрерывный контакт с плоскими медными жилами поддерживается через угольные щетки повышенной износоустойчивости, которые изготавливаются из особого углеродно-бронзового сплава. К токосъемнику крепится опорный кронштейн специальной конструкции. Кронштейн в свою очередь соединяется с буксировочным рычагом подвижного механизма.
Техническое описание:
Токосъемник с колесной направляющей
Уникальная конструкция с использованием колес параболической формы и четырех пружин обеспечивают устойчивое и беспрепятственное движение токосъёмной тележки вдоль пазов пластикового корпуса. При этом достигается оптимальный контакт между угольными щетками токосъемника и медными проводниками, а также значительно снижается износ как самих щеток, так и медных жил.
Высокое качество передачи управляющих сигналов достигается благодаря наличию сжимающих пружин и непрерывному и ровному скольжению угольных щеток по медным проводникам.
Стальная соединительная коробка устанавливается на каждой тележке. Кабели могут быть подключены с любой стороны коробки. Стандартное исполнение: 2 кабельных ввода. Один для типа PCT7. M40 и M20; второй — для типа PCT10, M63 и M20. Кроме того, с трех сторон коробки имеются глухие отверстия для монтажа дополнительных кабельных вводов.
Токосъемники для изогнутых секций
Токосъемники (токосъёмные тележки) могут без каких-либо проблем использоваться как на прямолинейных, так и изогнутых (криволинейных) участках токоподвода и обеспечивать подачу питания на краны, которые перемещаются с одного прохода на другой. Для обеспечения бесперебойной подачи электроэнергии в таких случаях применяют параллельное подключение двух токосъемников.
Небольшие затраты на обслуживание
Колесики токосъёмных тележек и угольные щетки обладают большой износоустойчивостью и не требуют частой замены, поскольку они сделаны из высококачественных материалов.
Конструкция тележек позволяет быстро и легко заменять как колесики, так и угольные щетки. Все остальные комплектующие не требуют технического обслуживания.
Артикул № | Наименование | Приблизит. пробег (км) * |
| 2010811 | Угольная щетка PCT-P, фазная | 20.000 |
| 2010821 | Угольная щетка PCT-E, заземление | 20.000 |
| 2010831 | Уг. щетка PCT-PZ,посереб. графит, фазн. | 7.500 |
| 2010841 | Уг. щетка PCT-EZ, посереб. графит, зазем. | 7.500 |
| 1512650 | Колесико PUR PCT-W | 40.000 |
| 1449130.B0000 | Торсионная пружина, левая для PCT | |
1449140.B0000 | Торсионная пружина, правая для PCT | |

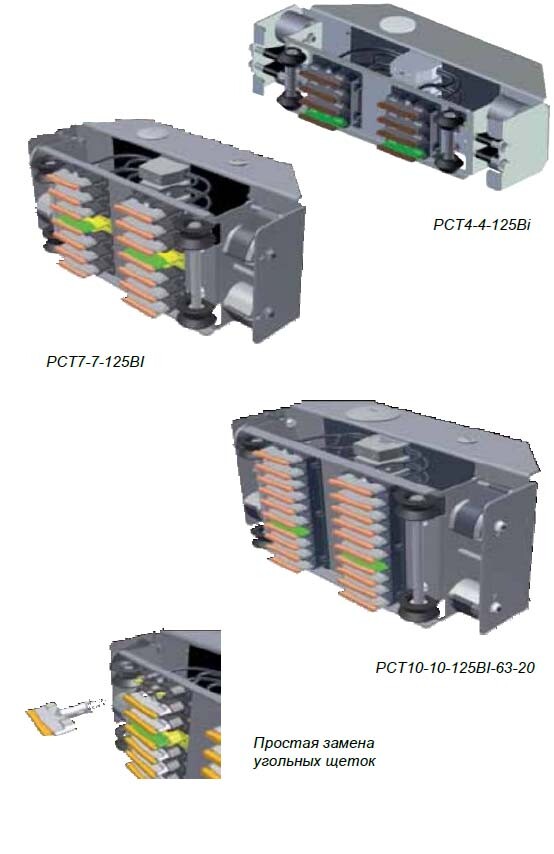

| Токосъемники PCT4 | ||
| Артикул № | Описание | Тип |
| 2012360 | Токосъемник 3-полюсный- 125A | PCT4-3-125/BI |
| 2012370 | Токосъемник 4-полюсный- 125A | PCT4-4-125/BI |
| 2010270 | Опорный кронштейн с крепежными приспособлениями | PCT4-MB125 |
Токосъемники PCT7 | ||
| Артикул № | Наименование | Тип |
| 2012360 | Токосъемник 4-полюсный 125A | PCT7-4-125/BI |
| 2012370 | Токосъемник 5-полюсный 125A | PCT7-5-125/BI |
| 2012380 | Токосъемник 6-полюсный 125A | PCT7-6-125/BI |
| 2012350 | Токосъемник 7-полюсный 125A | PCT7-7-125/BI |
| 2010270 | Опорный кронштейн с крепежн. приспособ. | PCT7-MB125 |
| Токосъемники PCT10 | ||
| Артикул № | Наименование | Тип |
| 2031100 | Токосъемник 10-полюсный 125A | PCT10-10-125/BI-63/20 |
| 2031105 | Токосъемник 9-полюсный 125A | PCT10-9-125/BI-63/20 |
| 2031110 | Токосъемник 8-полюсный 125A | PCT10-8-125/BI-63/20 |
| 2031120 | Токосъемник 6-полюсный 125A | PCT10-6-125/BI-63/20 |
| 2030555 | Направляющая щеток | PCT10-G |
| 2030166 | Монтажный кронштейн с креплениями | PCT10-MB125 |
