Токоподводы AKAPP-STEMMANN
серии SICL

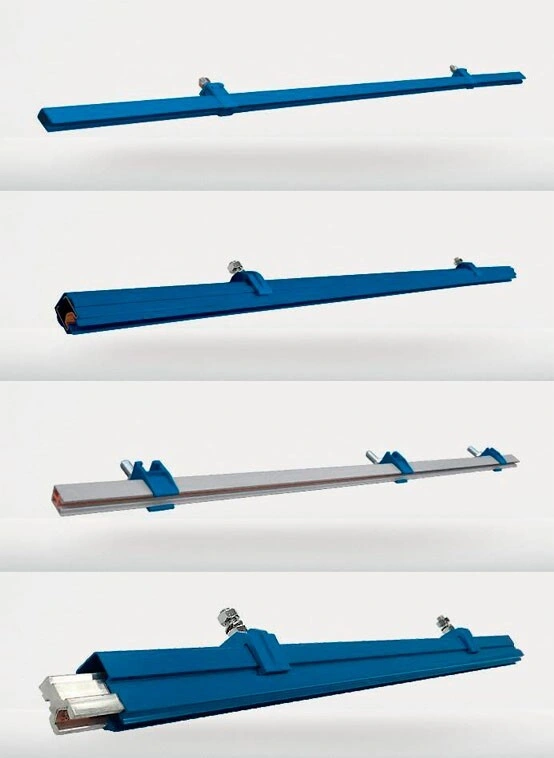

Шинопровод AKAPP-STEMMANN серии SICL
Система токоподвода включает в себя токосъемники, системы крепления для использования в помещениях и на открытом воздухе, узлы питания и другие комплектующие.
Состав системы:
- Прямые секции длиной до 6000 мм
- Изогнутые секции с радиусом ≥ 300 мм
- Подвесные и опорные кронштейны
- Переходные секции типа С
- Центральные/концевые элементы питания
- Элементы конечные
- Токосъемные тележки
- Входные/переходные конeчные элементы
- Вилочная насадка/буксирный рычаг для пер. секций
Область применения:
- Мостовые краны и кран-балки
- Многоярусные автоматизированные склады
- Монорельсовые транспортные системы
- Системы транспортировки товаров, конвейеры
- Системы передачи информации
- Производственные участки и линии
- Подача электропитания на козловые краны
Модификация | SICL10 | SICL20 | SICL25 | SICL40 |
Материал корпуса | ПВХ | ПВХ | ПВХ | ПВХ |
Стандартная длина | 6000 мм | 6000 мм | 6000 мм | 6000 мм |
Количество жил | не ограничено | не ограничено | не ограничено | не ограничено |
Расстояние между опорами | макс. 800 мм | макс. 1000 мм | макс. 1500 мм | макс. 2500 мм |
Напряжение Un | 690 Вольт | 690 Вольт | 1000 Вольт | 1000 Вольт |
Сила тока (100% нагрузка при 35°C),макс. | макс. 100 А | макс. 200 А | макс. 550 А | макс. 2200 А |
Площадь попереч. сечения жилы | 25 мм2 | макс. 50 мм2 | макс. 200 мм2 | макс. 900 мм2 |
Материал проводников | медь, нержавеющая сталь | медь | медь, алюм.-медь, алюм.-нерж.сталь | медь, алюм.-медь, алюм.-нерж. сталь |
| Температура окружающей среды | -30°C до +90°C | -30°C до +90°C | -30°C до +90°C | -30°C до +90°C |
Скорость перемещения | 400 м/мин | 400 м/мин | 600 м/мин | 600 м/мин |
Класс защиты (DIN VDE 0470 T.1/EN 60529) | IP23 | IP23 | IP23 | IP23 |
Минимальный радиус изгиба секций | > 300 мм | > 500 мм | > 1500 мм | > 2500 мм |
| Условия использования | в помещении | на открытом воздухе и в помещении | на открытом воздухе и в помещении | на открытом воздухе и в помещении |
Пожарные средства защиты | UL94 / V0 | UL94 / V0 | UL94 / V0 | UL94 / V0 |

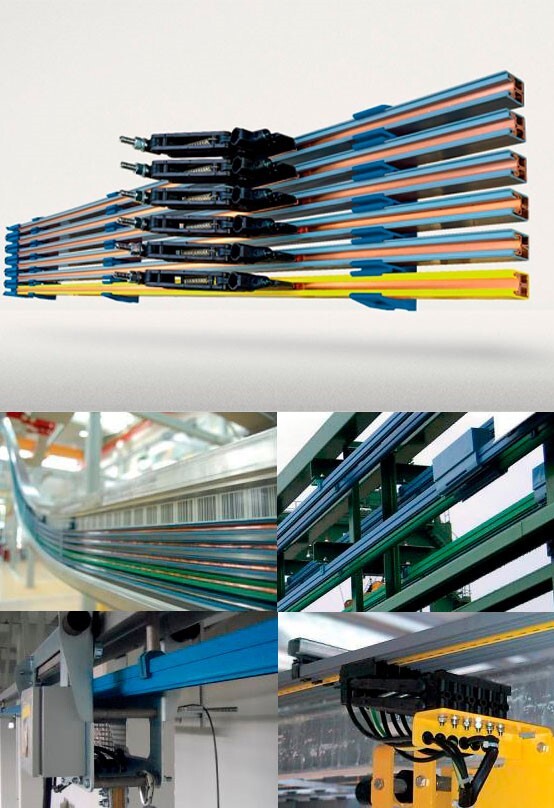

Описание шинопровода AKAPP-STEMMANN SICL
AKAPP-STEMMANN производит следующие модификации токоподвода с индивидуальной изоляцией проводников: SICL10, SICL20, SICL25 и SICL40.
Токоподводы серии SICL прошли проверку на соответствие стандартам VDE0100 (Немецкая Ассоциация Электрических, Электронных и Информационных Технологий) и представляют собой систему проводников с индивидуальной защитой из пластмассы и изолированными контактами.
Токоподводы SICL могут эксплуатироваться как в помещении, так и на открытом воздухе.
Применение как прямых, так и изогнутых секций, специальных методов сгибания и соединения секций позволяет создавать системы с различным радиусом изгиба, как в горизонтальной, так и вертикальной плоскости.
Удобная конструкция секций делает сборку быстрой и легкой.
Система токоподвода серии SICL рассчитана на токи силой до 2200 А.
Количество задействованных жил зависит от технических требований.
На линиях SICL могут использоваться как одиночные токосъемники, так и целые многополюсные токосъемные узлы, состоящие из нескольких предварительно закрепленных на консоли токосъемников. Среди прочих АКАПП-Штемманн производит и поставляет на рынок токосъемники с защитой от обратной полярности.
Системы SICL успешно применяются как на кранах, в том числе козловых, так и на конвейерах, автоматизированных складах, использующих системы челночного типа, логистических узлах и т.д.
Каталог систем токоподводов AKAPP-STEMMANN SICL, SACL, SOCL, SCL
