Закрытый троллейный шинопровод AKAPP-STEMMANN
Multiconductor
Шинопровод AKAPP-STEMMANN Multiconductor
Серия Multiconductor – универсальная 7-полюсная система электропитания для автоматизированных складов, конвейеров, кранов с возможностью установки на любую высоту. Скорость передачи токов – до 250 м/мин. Возможность использовать другие материалы для проводников - до 5 видов.
Ток линии: 35 А, 50 А, 80 А, 125 А, 160 А до 320 А
Ном. макс. напряжение: 600 В
Количество шин: 2, 3, 4, 5, 6, 7
Длина секции: 4 метра
Линия шин: плоская непрерывная
Материал корпуса: ПВХ
Температура: -30⁰С +60⁰С / -30⁰С +85⁰С / -20⁰С +80⁰С
Соединение шин: хомут/зажим
Степень защиты: IP23 (IP44 с лентой).
Стандартные исполнения:
Тип RN7
Цвет: красный
7 каналов для 2, 3, 4, 5, 6 или 7 медных жил, по желанию.
Температурный диапазон: -30°C до +60°C.
Тип RN7W
Цвет: белый. Размеры сходны с типом RN7.
Температура: -30°C до +60°C.
Для отражения лучистой энергии, например, в оранжереях,
лучше использовать белый корпус.
Тип RNV7
Цвет: светло-серый. Размеры сходны с типом RN7.
Температура: -20°C до +80°C.
Для применения при более высоких температурах.
Тип RNHS7
Цвет: красный
Температура: -30°C до +60°C.

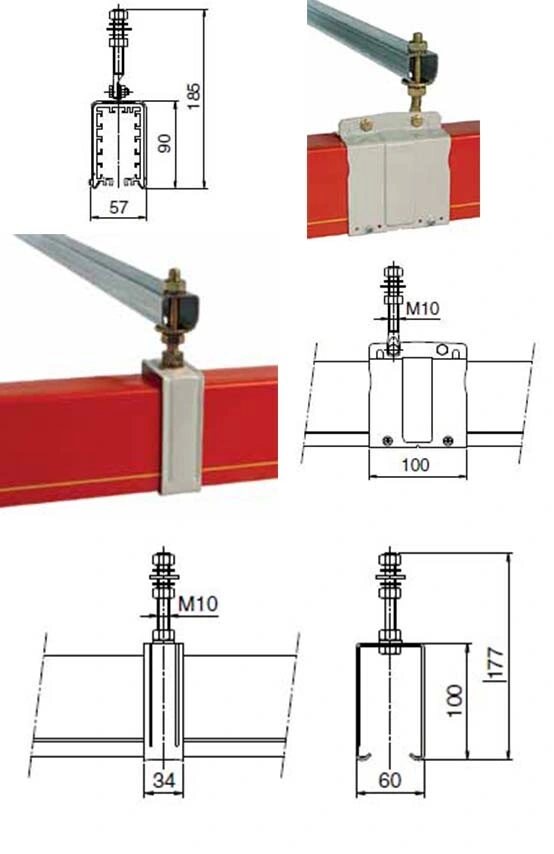

Подвесы и кронштейны шинопровода AKAPP-STEMMANN Multiconductor
Концепция AKAPP-Multiconductor основана на разнице свободного расширения ПВХ корпуса и медных шин. Подвешивание корпуса происходит с помощью скользящих кронштейнов, что позволяет осуществлять его свободное движение в условиях расширения /сжатия составляющих материалов при изменении температуры.
Подвесной скользящий кронштейн BN7-Z, BN7-L, BN7-R и BN7-LR серии Multiconductor
Скользящие кронштейны крепятся к опорному кронштейну посредством болта. В этом случае система крепится вертикально.
Фиксирующий кронштейн VMN7-Z, VMN7-L, VMN7-R и VMN7-LR серии Multiconductor
Фиксация системы осуществляется с помощью самозахватывающего фиксирующего кронштейна, подвешиваемого к опорному кронштейну. Скольжение корпуса при
расширении/сжатии материалов при перепаде температуры осуществляется благодаря скользящим подвесным кронштейнам от точки крепления фиксирующего кронштейна.
Опорный кронштейн серии Multiconductor
Tип UH330 : l=330 мм, оцинкованный
Tип UH500/(R) : l=500 мм, оцинков./(SS)
Tип UH700/(R) : l=700 мм, оцинков./(SS)

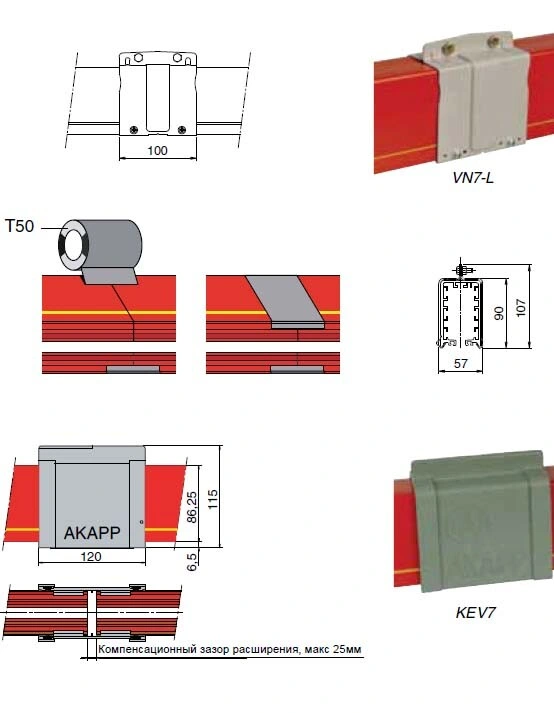

Соединительный зажим шинопровода AKAPP-STEMMANN Multiconductor
Существуют 4 типа металлического соединительных хомутов для максимальной настройки к рабочим условиям.
Соединительный хомут VN7-Z, тип VN7-L, тип VN7-R и тип VN7-LR серии Multiconductor
Корпуса соединяются с помощью самозахватывающихся соединительных хомутов. При необходимости, саморезы обеспечивают дополнительноe жесткое крепление на длинных токоподводах.
Изоляционная лентаT50 серии Multiconductor
(ширина - 50 мм, длина рулона - 10 м)
Этой клейкая лента обматывается место соединения корпусов перед установкой соединительных хомутов.
Компенсационная скоба KEV7 серии Multiconductor
Корпуса токопровода прикрепляются к опоре фиксирующими кронштейнами. Расширение/с жатие материал ов при перепадах температуры компенсируется с помощью компенсационных зазоров компенсационных скоб, которые задаются исходя из окружающих условий и технических расчетов.
Концевые узлы шинопровода AKAPP-STEMMANN Multiconductor
Концепция AKAPP-Multiconductor позволяет практически в каждой точке системы произвести подключение питающего напряжения.
Концевые узлы подвода питания серии Multiconductor
Тип EBS32
Компактный концевой узел подвода питания с кабельным отверстием М32 подходит для кабелей Ø10-21 мм. Соединяющие болты М6 в комплекте.
Tип EB40
Концевой узел подвода питания с кабельным отверстием М40 подходит для кабелей Ø16- 28 мм. Соединяющие болты М6 в комплекте.
Tип EB63
Сходен с узлом EB40, но с отверстием М63, подходящим для кабелей Ø30-44,5 мм. Соединяющие болты М6 в комплекте.
Зажимы для концевого узла питания EC160 серии Multiconductor
Требуются для соединения медных шин 125 А или 160 А с кабельным наконечником соединительного кабеля. Заказываются отдельно.
Линейные узлы шинопровода AKAPP-STEMMANN Multiconductor
Линейные узлы под вод а питания применяются для подсоединения питающего кабеля в любой точке токоподвода. В торцевой части линейных узлов подвода
питания имеют отверстия под кабель с размерами от М32 до М63. Дополнительные отверстия получаются путем удаления предварительно надрезанных секций.
Линейные узлы подвода питания серии Multiconductor
Tип LB40
Линейный узел подвода питания для соединения медных шин до 125 А. С 1 отв. М40 для кабелей Ø16-28 мм.
Tип LB63
Линейный узел подвода питания для соединения медных шин до 160 А. С 1 отв. М63 для кабелей Ø30-44,5 мм.
Tип LB32-4
Такой же, как и LB63, но имеет 4 отв. М32 для кабелей Ø10-21 мм.
Tип LB32-7
Такой же, как и LB32-4, но с 7 отв. М32 для кабелей Ø10-21 мм.
Клеммные держатели линейного блока подвода питания серии Multiconductor
Тип RN7-LCH
Применяется для соединений линейного питания с непрерывными медными шинами (все размеры) независимо от числа отверстий. Зажимы для подвода линейного питания заказываются отдельно.
Tип RNHS7-LCH
Такой же, как и RN7-LCH, но с ограничительными ребрами для использования с корпусом RNHS7.
Tип RN-LH
Применяется для соединений линейного узла питания с шинами (напр., в изогнутых системах, очень длинных токоподводах и др.). RN-LH состоит из 2 половинок, которые защелкиваются вместе вокруг корпуса, оставляя стыки медных жил свободными. Включает в себя болты и гайки М6 для соединения медных шин.
Соединение медных шин шинопровода AKAPP-STEMMANN Multiconductor
Для подключения медных шин с кабельными клеммами питающего кабеля можно использовать транзитную коробку с транзитными кабелями OK25 и OK35. В некоторых случаях эти транзитные кабеля могут заменить питающий кабель большого диаметра.
Зажимы для подвода питания серии Multiconductor
Tип LC80
Применяются для подключения медных проводников Cu35-Cu80.
Tип LC200
Применяются для подключения медных проводников Cu125-Cu160.
Транзитные кабели серии Multiconductor
Tип OK25
Кабель 1×25 мм², длина 1,5 м, имеет кабельные наконечники с двух сторон. Для максимально допустимого тока 125 А и 250 А (с 2 кабелями в параллельном соединении) и медной шиной
Cu125. Используется с транзитной коробкой OGV320.
Tип OK35
Кабель 1×35 мм², длина 1,5 м, имеет кабельные наконечники с двух сторон. Используется для максимально допустимого тока 320 А (с 2 кабелями при параллельном соединении и медной шиной Cu160). Применяется совместно с транзитной коробкой OGV320.

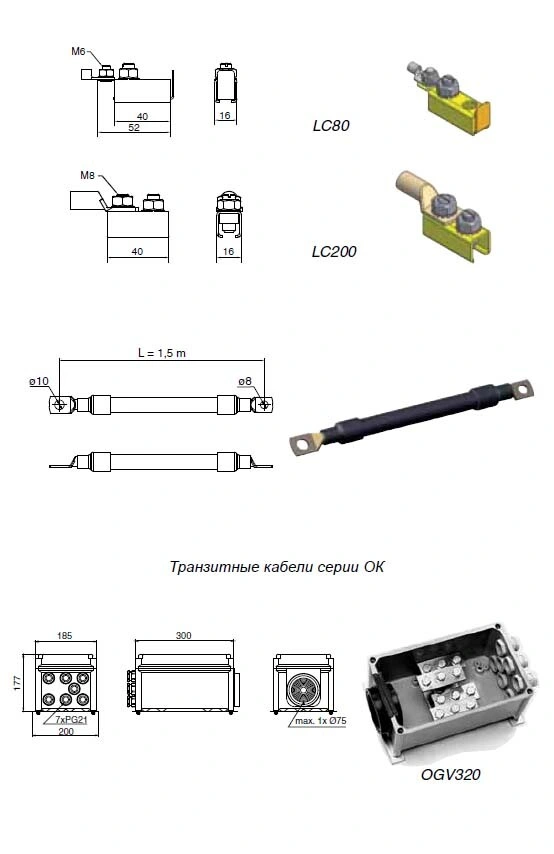

Транзитная коробка для подключения питания токоподвода OGV320 серии Multiconductor
Имеет 2×5 болты М10 для соединений с кабельными наконечниками, 7 отверстий PG21 и специальное входное отверстие для кабелей Ø20-75 мм.
Другие компоненты шинопровода AKAPP-STEMMANN Multiconductor
В конце токоподвода Multiconductor для защиты открытых концов устанавливаются заглушки. Из-за колебаний температуры происходит расширение/ сжатие медных проводников, поэтому важно, чтобы в наконечниках было достаточно места для этого. Для очень длинных установок могут применяться длинные наконечники. Обращайтесь за дополнительной информацией к представителю AKAPP в Bашем регионе.
Заглушки EN7 серии Multiconductor
Длина 300 мм. Присоединяется к корпусу соединительным хомутом (заказывается отдельно). См. фото.
Tип EN7-W
Такой же, как и EN7, но белого цвета.
Tип ENHS7
Такой же, как и EN7, для токоподвода RNHS7 с ограничительными полосками.
Tип ENV7
Такой же, как и EN7, для токоподвода RNV7, температурный диапазон: -20 °С до +80 °С. Цвет серо-белый.
Вставка для осмотра токосъёмника серии Multiconductor
Tип UN7
Длина 200 мм. Вставка крепится двумя соединительным и хомутам и VN7 к токоподводу. По запросу возможна поставка вставки для изогнутого профиля.
Tип UNHS7
Для токоподвода RNHS7.
Набор деревянных клиньев OBA серии Multiconductor
Предназначен для быстрого извлечения и установки токосъемника практически в любом месте токоподвода. Набор состоит из 2-х деревянных клиньев и 2-х планок из поливинилхлорида (ПВС). При вставке клиньев в корпус и их развороте корпус расходится и токосъемник легко выходит из пазов. Чтобы установить токосъемник снова, на место вставляются эти 2 планки в качестве направляющих движения токосъемника, токосъемник крепится на место, планки и клинья вытаскиваются и корпус принимает свой прежний вид.

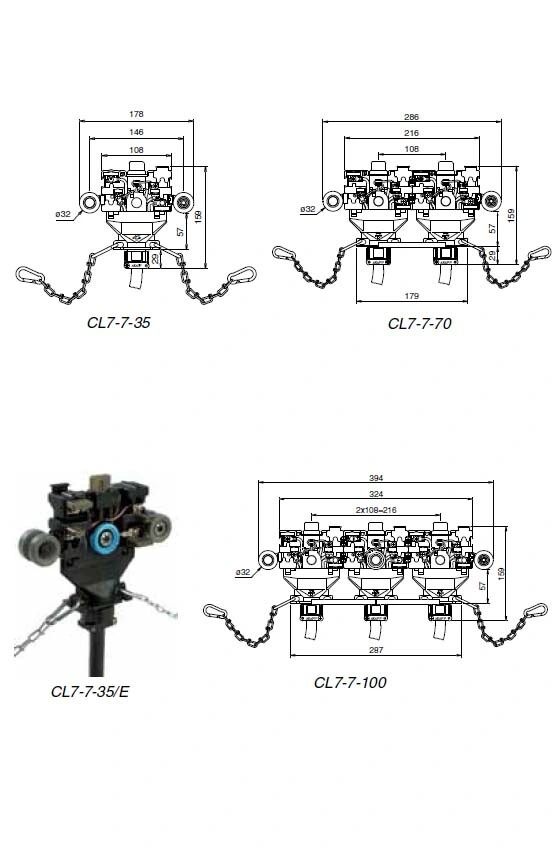

Коллекторные токосъёмники шинопровода AKAPP-STEMMANN Multiconductor
Стандартные токосъёмники с износостойкими нейлоновыми колесами подходят для скорости движения до 100 м/мин. Для большей скорости движения, для тяжелого режима работы и для пыльного окружения используются токосъемники с противопыльными колесами с шарикоподшипниками (тип «S»). См. также токосъемники на стр.11. Для скорости движения более 250 м/мин имеются особые инструкции с учетом конкретной установки.
Стандартные токосъемники
Предлагаются коллекторные токосъемники в стандартном исполнении для 2-7 медных шин с допустимой нагрузкой по току 35А, 70А и 100А (рабочий режим 60%) при температуре от -20°С (типы ../LT от -30°С) до +80°С.
Таблица выбора стандартных токосъемников + транзитных коробок
| A макс | 35 | 70 | 100 | |||
| Кол. отв. | Тип токосъемн. | Тип транз. коробк | Тип токосъем. | Тип транз. коробк | Тип токосъем. | Тип транз. коробк |
| 2 | CL7-2-35 | TTB35-4 | CL7-2-70 | TTB70-4 | CL7-2-100 | TTB100-4 |
| 3 | CL7-3-35 | CL7-3-70 | CL7-3-100 | |||
| 4 | CL7-4-35 | CL7-4-70 | CL7-4-100 | |||
| 5 | CL7-5-35 | TTB35-7 | CL7-5-70 | TTB70-7 | CL7-5-100 | TTB100-7 |
| 6 | CL7-6-35 | CL7-6-70 | CL7-6-100 | |||
| 7 | CL7-7-35 | CL7-7-70 | CL7-7-100 | |||
Коллекторные токосъёмники шинопровода AKAPP-STEMMANN Multiconductor
Токосъемники серии CL7 могут применяться в исключительных условиях, таких как: установки с очень высокой скоростью движения, переходы, изгибы, тепловые расширения и др.
Сила тока удваивается при параллельном соединении медных шин
Multiconductor с 7 жилами позволяет удвоить допустимый ток. При параллельном соединении медных жил каждой из трех фаз в трехфазную систему интенсивность тока удваивается. Седьмой проводник используется в качестве заземления. Дополнительный ток можно также создать выбором токосъемника.

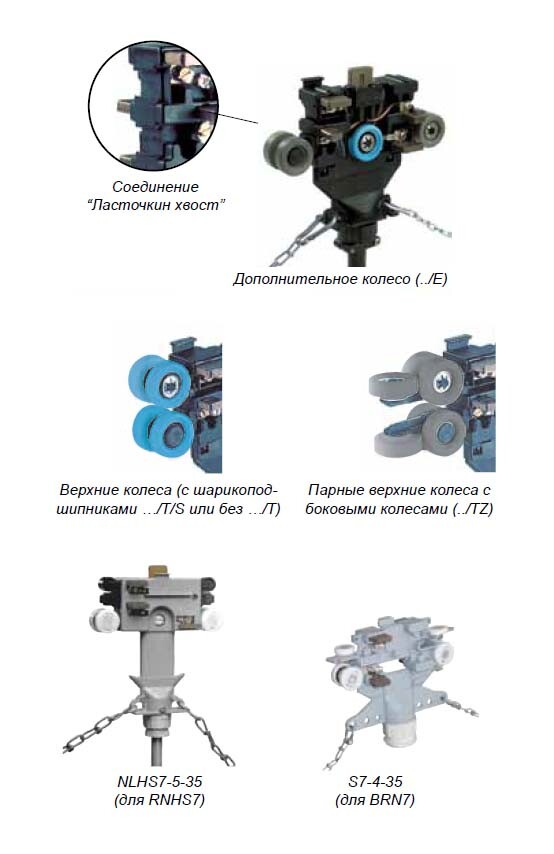

Токосъемники для особого применения серии Multiconductor
Стандартных токосъемников серии CL7 предполагают многочисленные варианты их применения. Комплекты колесных пар можно легко установить или заменить с помощью соединения «ласточкин хвост» (см. фото). В таблице перечислены особые возможности их применения с соответствующим индексом.
Токосъемники для токоподвода RNHS7 Тип NLHS7-..-.. серии Multiconductor
Для токоподвода типа RNHS7 используются особые токосъемники с удлиненной нижней стойкой.
Токосъемники для изгибов Тип S7-..-35 серии Multiconductor
Для установок с изгибами радиусом < 800 мм применяются специальные гибкие токосъемники.
Таблица выбора 7-жильных токосъемников и транзитных коробок для установок медных жил параллельно: 3 фазы + заземление.
A макс. | Тип токосъемника | Число отверстий Тип | Тип транзист. коробки |
| 70 | CL7-7-35 | 4 | TTB70-4 |
| 140 | CL7-7-70 | 4 | TTB140-4-2 |
| 200 | CL7-7-100 | 4 | TTB200-4-6 |
| 280 | CL7-7-70 2 шт | 4 | TTB400-4-6 |
| 400 | CL7-7-100 2 шт | 4 | TTB400-4-6 |
Коллекторные токосъёмники шинопровода AKAPP-STEMMANN Multiconductor
Эти токосъёмники снабжены нейлоновыми колесами для скорости до 60 м/мин. Для более высоких скоростей и тяжелого режима работы рекомендуется использовать токосъёмники ‘С(L)7-..’.
Стандартные токосъемники серии Multiconductor
Токосъемники серии C(L)4 используются для с 4-х медных шин с допустимой нагрузкой по току 35 А, 70 А и 100 А (рабочий режим 60%) при температуре от -20°С до +80°C.
Данные токосъемники стандартно поставляются с кабелем подключения.
Угольные щетки серии Multiconductor
Токосъемники серии C(L)4 поставляются с угольными щетками на 35 А, в соответствии с таблицей ниже.
Транзитные коробки для токосъемников серии Multiconductor
Данное устройство предназначено для подключения гибкого кабеля токосъемника с электропроводкой питаемого устройства.
Транзитная коробка крепится на питаемом устройстве или на кронштейн рядом. Типы транзитных коробок:
| Типы угольных щеток | Стандартные щетки | ||
| № арт. | Применение | Положение щетки в токосъемнике | Для обычных шин |
| 1411021 | Фазовая щетка дополнительная. | 1, 2 и 3 | K91P |
| 1410521 | Щетка заземления дополнительная. | 4 | C91A |

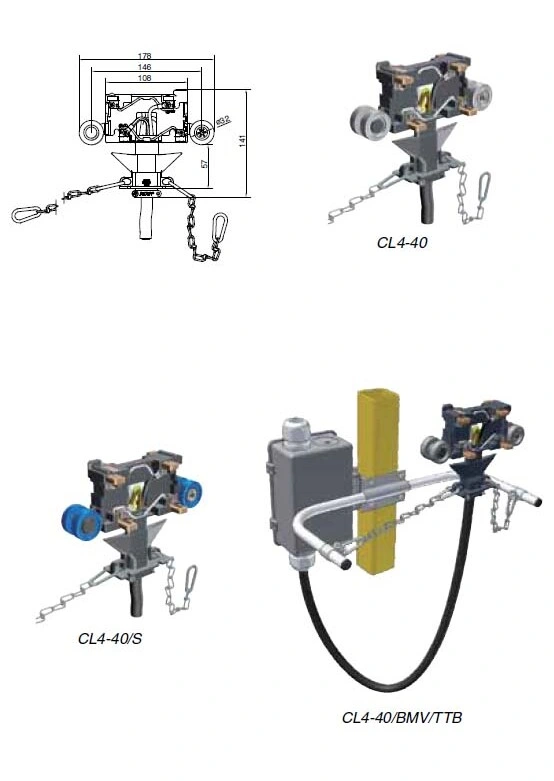

Токосъёмники серии CL4-40 шинопровода AKAPP-STEMMANN Multiconductor
AKAPP предлагает возможность использования токосъемников типа CL4-40 с парными щетками. Этот токосъёмник отвечает стандарту IEC 60204.32.13.8.2, описывающему ситуации, где для систем токоподвода применяются двойные угольные щетки.
Стандартные токосъёмники серии Multiconductor
Тип CL4-40
4-х жильный токосъемник со стандартным набором колес,
кабелем подключения 1 м., подходит для всех корпусов
RN. Максимальная скорость движения 100 м/мин.
Тип CL4-40/S
4-х жильный токосъемник с колесами с подшипниками,
кабелем подключения 1 м., подходит для всех корпусов
RN. Максимальная скорость движения 250 м/мин.
Комплект токосъёмника серии Multiconductor
Тип CL4-40/BMV/TTB
Для реализации простого и быстрого заказа мы создали
полностью комплексную версию токосъемника CL4-40 с
кронштейном BMV35 и транзитной коробкой TTB35.
Угольные щетки и колесные пары серии Multiconductor
Нижеприведенные компоненты для применения:
| AKAPP № | Описание | Дополн. | Макс. In (A) (D.C.=100%) | Число отверстий | Макс. Скор. (м/мин) | Применение | ||||||
| ext. 1 | ext. 2 | expansion joint (KEV) | пыл еза щ | Кисл отн. | RNHS Проф. | Посер. шина | Верт. изгибы | |||||
| 1088600 | Токосъемник + кабель | 31,00 | 4 | 100 | - | x | - | - | - | - | ||
1088600.B0002 | Токосъемник + кабель CL4-40 | /2M | 31,00 | 4 | 100 | - | x | - | - | - | - | |
1088600.B0003 | Токосъемник + кабель CL4-40 | /3M | 31,00 | 4 | 100 | - | x | - | - | - | - | |
1088600.B0004 | Токосъемник + кабель CL4-40 | /4M | 31,00 | 4 | 100 | - | x | - | - | - | - | |
1088600.B0005 | Токосъемник + кабель CL4-40 | /5M | 31,00 | 4 | 100 | - | x | - | - | - | - | |
1088620 | Токосъемник + кабель CL4-40 | /S | 31,00 | 4 | 250 | - | x | - | - | - | - | |
1088620.B0002 | Токосъемник + кабель CL4-40 | /S | /2M | 31,00 | 4 | 250 | - | x | - | - | - | - |
1088620.B0003 | Токосъемник + кабель CL4-40 | /S | /3M | 31,00 | 4 | 250 | - | x | - | - | - | - |
1088620.B0004 | Токосъемник + кабель CL4-40 | /S | /4M | 31,00 | 4 | 250 | - | x | - | - | - | - |
1088620.B0005 | Токосъемник + кабель CL4-40 | /S | /5M | 31,00 | 4 | 250 | - | x | - | - | - | - |
1088640 | Компллект CL4-40/BMV/TTB | 31,00 | 4 | 100 | - | x | - | - | - | - | ||
Вспомогательные принадлежности для токосъёмников шинопровода AKAPP-STEMMANN Multiconductor

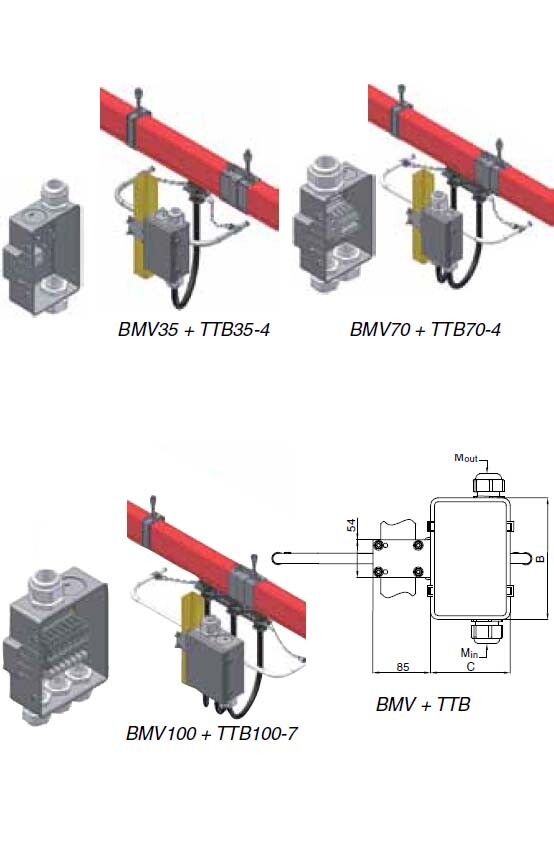

Кронштейн для передвижения токосъёмника с подсоединенной к нему буксирной цепью прикрепляется к питающему движущемуся механизму и служит для перемещения токосъёмника по токоподводу.
Стандартные модели кронштейнов для передвижения токосъёмника серии Multiconductor
Тип BMV35 для токосъемников 35 А/40 А
Тип BMV70 для токосъемников 70 А
Тип BMV100 для токосъемников 100 А
Типы транзитных коробок токосъемников
Тип транз. коробки | Размеры lxbxh мм. | Соед. панель | Кабельные отверстия |
TTB35-4 и TTB35-7 | 175x115x70 | 4 шт. 4 mm2 | 2 отв. M32 |
7 шт. 4 mm2 | |||
TTB70-4 и TTB70-7 | 175x115x70 | 4 шт. 10 mm2 | 2 отв. M32 1 отв. M40 |
| 7 шт. 10 mm2 | |||
TTB100-4 и TTB100-7 | 195x160x80 | 4 шт. 16 mm2 | 3 отв. M32 1 отв. M40 |
| 7 шт. 16 mm2 | |||
TTB140-4-2 | 195x160x80 | 4 шт. 35 mm2 | 2 отв. M32 1 отв. M50 |
TTB200-4-6 и TTB200-7-6 | 300x250x145 | 4 шт. болт M10 | 6 отв. M32 1 спец. отв. 20-70 мм Ø |
| 7 шт. болт M10 | |||
TTB400-4-6 | 300x250x145 | 7 шт. болт M10 | 6 отв. M32 1 спец. отв. 20-70 мм Ø |
