Обзор линейных узлов серии Multiconductor
Линейные узлы под вод а питания применяются для подсоединения питающего кабеля в любой точке токоподвода. В торцевой части линейных узлов подвода
питания имеют отверстия под кабель с размерами от М32 до М63. Дополнительные отверстия получаются путем удаления предварительно надрезанных секций.

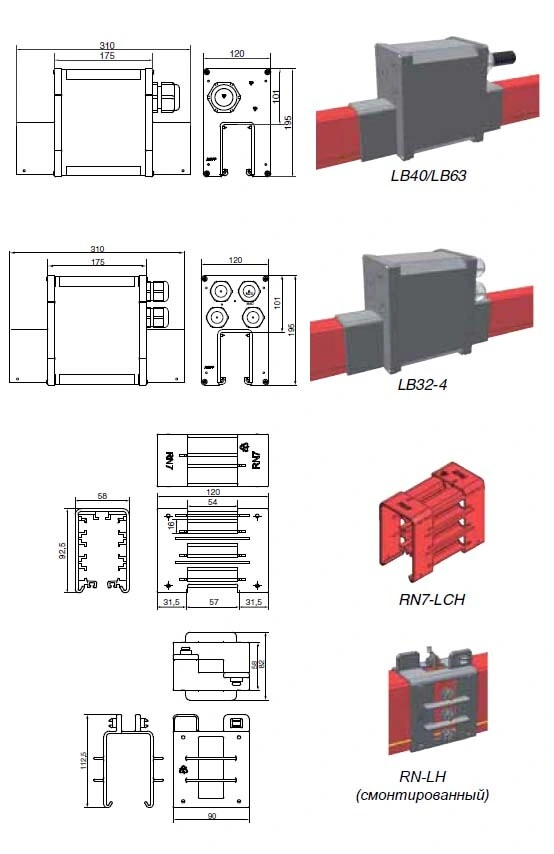

Линейные узлы подвода питания AKAPP-STEMMANN Multiconductor
Тип LB40
Линейный узел подвода питания для соединения медных шин до 125 А. С 1 отв. М40 для кабелей Ø16-28 мм.
Tип LB63
Линейный узел подвода питания для соединения медных шин до 160 А. С 1 отв. М63 для кабелей Ø30-44,5 мм.
Tип LB32-4
Такой же, как и LB63, но имеет 4 отв. М32 для кабелей Ø10-21 мм.
Tип LB32-7
Такой же, как и LB32-4, но с 7 отв. М32 для кабелей Ø10-21 мм.
Клеммные держатели линейного блока подвода питания серии Multiconductor
Тип RN7-LCH
Применяется для соединений линейного питания с непрерывными медными шинами (все размеры) независимо от числа отверстий. Зажимы для подвода линейного питания заказываются отдельно.
Tип RNHS7-LCH
Такой же, как и RN7-LCH, но с ограничительными ребрами для использования с корпусом RNHS7.
Tип RN-LH
Применяется для соединений линейного узла питания с шинами (напр., в изогнутых системах, очень длинных токоподводах и др.). RN-LH состоит из 2 половинок, которые защелкиваются вместе вокруг корпуса, оставляя стыки медных жил свободными. Включает в себя болты и гайки М6 для соединения медных шин.
