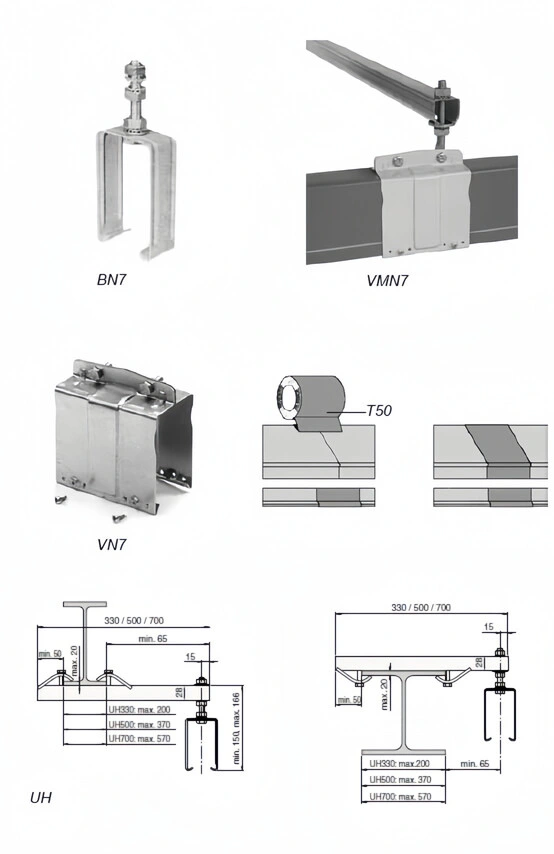

Обзор комплектующих для корпуса шинопровода серии 4-Ductor
Подвесной скользящий кронштейн серии 4-Ductor
Tип BN7-Z: оцинкованный;
Тип BN7-L: оцинкованный + эпоксидное покрытие.
Расстояние между кронштейнами:
2000 мм: для установок с Cu35, Cu50, Cu80;
1333 мм: для установок с любыми медными шинами.
Фиксирующий подвесной кронштейн серии 4-Ductor
Тип VMN7-Z: оцинкованный;
Тип VMN7-L: оцинкованный + эпоксидное покрытие.
Фиксация системы осуществляется рядом с узлом
подвода питания с помощью фиксирующего
кронштейна, подвешиваемого к опорному
кронштейну. Скольжение корпуса при расширении/
сжатии материалов при перепаде температуры
осуществляется благодаря скользящим подвесным
кронштейнам. 2 самореза могут при необходимости
усилить фиксацию.
Соединительный хомут серии 4-Ductor
Тип VN7-Z: оцинкованный;
Тип VN7-L: оцинкованный + эпоксидное покрытие.
Корпуса соединяются с помощью соединительных
самозахватывающихся хомутов. При необходимости,
саморезы обеспечивают дополнительное жесткое
крепление на длинных токоподводах.
Изоляционная лента серии 4-Ductor
Тип T50: ширина - 50 мм, длина рулона - 10 м. Эта
клейкая лента обматывает место соединения корпусов
перед установкой соединительных хомутов.
Опорный кронштейн серии 4-Ductor
Оцинкованный С-профиль
Тип UH330, длина = 330 мм
Тип UH500, длина = 500 мм
Тип UH700, длина = 700 мм
За счет С-профиля опорных кронштейнов возможно
подвижное крепление подвесных кронштейнов и их
настройка по расстояниям, таким образом вся система может
легко выравниваться по всей горизонтальной длине.
