Обзор проводников серии Pro-Ductor

Благодаря использованию непрерывных медных жил система Продактор превосходно зарекомендовала себя в области передачи управляющих сигналов и баз данных. Идеального результата в этом отношении можно достичь при использовании посеребренных проводников.

Троллейный шинопровод AKAPP-STEMMANN Pro-Ductor

Проводники из других материалов AKAPP STEMMANN Pro-Ductor

Концепция системы «Продактор» предполагает использование не только медных жил, но и проводников из других материалов, например посеребренных медных жил.

Установка медных жил

Сразу после сборки корпусов в одну систему через каналы корпусов протягивают плоские медные жилы. Протяжка жил осуществляется непосредственно из бобины с помощью специальной кассеты для монтажа медных жил и специального блока. Эти приспособления поставляются по желанию заказчика. Для облегчения монтажа и устранения возникающего на больших расстояниях сопротивления в комплекте с медными жилами CU125, CU160 и CU200 в комплект поставки может быть включен выпрямитель.

Перепад напряжения

Благодаря использованию непрерывных медных жил перепад напряжения в системе Продактор сведен к минимуму. Если коэффициент мощности (cos. ) < 1, значения в соседней таблице изменяются соответствующим образом, например, при cos. = 0.85 показатели перепада напряжения умножаются на 0.85.

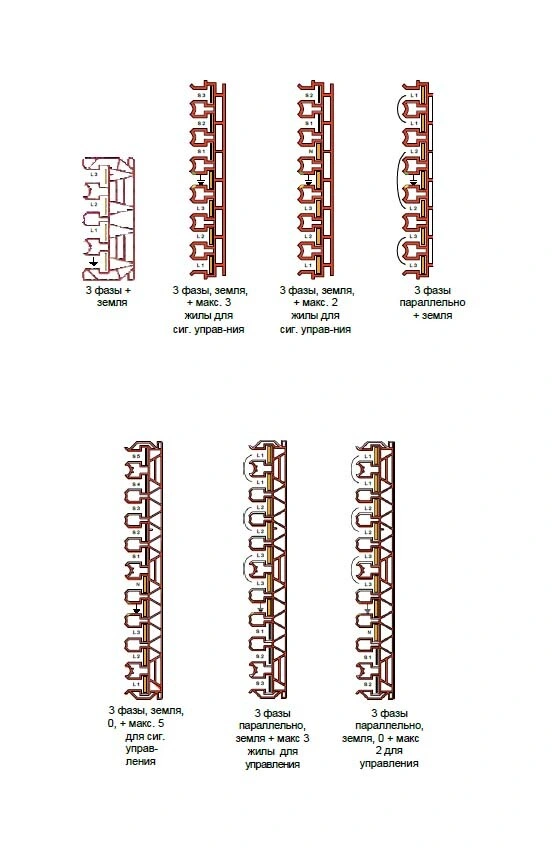

Расположение медных проводников

Ниже приведены примеры расположения медных проводников в системах типа PR7 и PR10 с использованием стандартных типов корпусов и пяти видов медных жил.

Артикул№	Наименование		макс. In (ID=80%) A	размер (b x d) мм	Попер. сеч. мм2	вес меди кг/м	сопр. пр. ток /m	длина меди на катушке, м
1002560	Медная жила 50A	CU50	50	12.6 x 0.7	8.82	0.078	0.00198	525
1002640	Медная жила 80A	CU80	80	12.5 x 1.1	13.75	0.120	0.00127	325
1002720	Медная жила 125A	CU125	125	12.5 x 2.0	25.00	0.219	0.0007	200
1002870	Медная жила 160A	CU160/7	160	12.5 x 2.6	32.50	0.284	0.000538	150
1002910	Медная жила 200A	CU200/7	200	12.5 x 4.0	50.00	0.440	0.000344	100
1003370	Посеребр. медная жила 50A	CU50/AG	50	12.6 x 0.7	8.82	0.078	0.002	525
