Обзор коллекторных токосъёмников шинопровода серии 4-Ductor

Троллейный шинопровод AKAPP-STEMMANN 4-Ductor

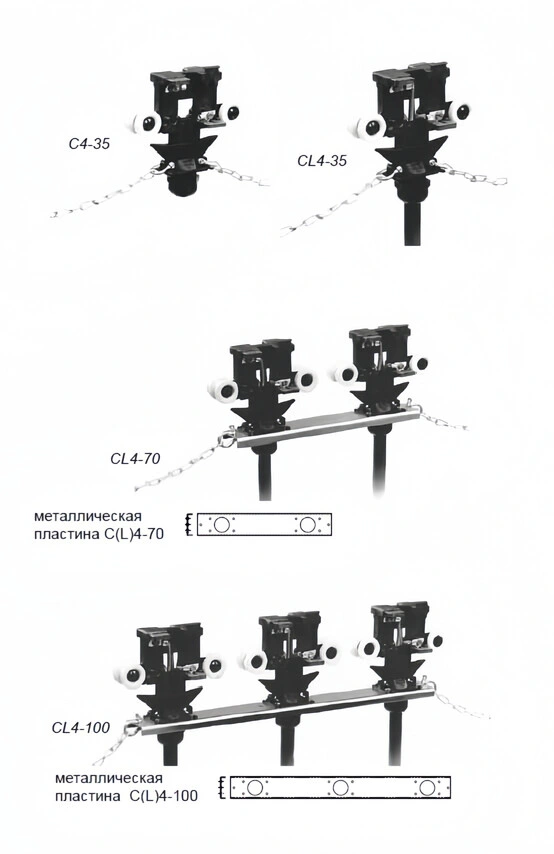

Стандартные токосъемники серии 4-Ductor
Предлагаются коллекторные токосъемники в стандартном исполнении для 2-4 медных шин с допустимой нагрузкой по току 35 А, 70 А и 100 А (рабочий режим 60%). Для 70 А и 100 А возможно использование сборки из 2 и/или 3 токосъемников 35 А, укрепленных на металлической пластине (см. рис). Токосъемники легко взаимозаменяются.

Транзитные коробки для токосъемников серии 4-Ductor
Данное устройство предназначено для подключения гибкого кабеля токосъемника с электропроводкой питаемого устройства.
Транзитная коробка крепится на питаемом устройстве или на кронштейн для подсоединения токосъемников с помощью специальных крепежных AKAPP-элементов рядом (см. ниже).

Кронштейны для подсоединения токосъемников серии 4-Ductor
Типы BMV35, BMV70 и BMV100 для токосъемников соответственно 35 А, 70 А и 100 А.
Тип
Тип токосъемника
ВходВыход
TTB35-4
TTB70-4
TTB100-4
C(L)4-35
C(L)4-70
C(L)4-100
1xM32
2xM32
3xM32
1xM32
1xM40
1xM40
