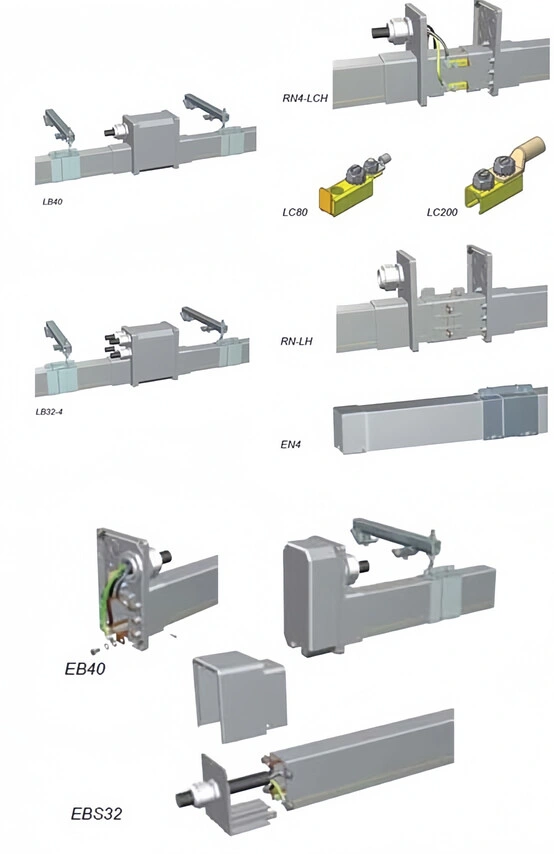

Обзор концевых узлов подвода питания шинопровода серии 4-Ductor
Тип EB40 серии 4-Ductor
Концевой узел подвода питания с кабельным отверстием М40, подходит для кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте.
Тип EBS32 серии 4-Ductor
Компактный концевой узел подвода питания с кабельным отверстием М32, подходит для кабелей Ø10-21 мм. Соединяющие болты М6 в комплекте.
Линейные узлы подвода питания AKAPP-STEMMANN 4-Ductor
Тип LB40
Отверстия М40 для проталкивания кабелей Ø16-28 мм. Соединяющие болты М6 в комплекте.
Тип LB32-4
Такой же, как и LB40, но имеет 4 отверстия М32 для кабелей Ø10-Ø21мм². Соединение питания включает транзитную коробку. За информацией обращайтесь к нашим специалистам.
Транзитные кабели для LB32-4 серии 4-Ductor
Одножильные, длиной 1,5м, помещаются в кабельные наконечники с двух сторон.
Тип OK25 (1x25 мм²), ∅14,9 мм; 135 A макс. (100% D.C.)
Тип OK35 (1x35 мм²), ∅15,3 мм; 169 A макс. (100% D.C.)
Клеммные держатели линейного блока подвода питания серии 4-Ductor
Применяется для соединений линейного питания с непрерывными медными шинами.
Тип RN4-LCH
Крепится на 2 корпуса и имеет 4 проталкиваемых отверстий, в которые входят зажимы для подвода питания LC80 и LC200 (заказываются отдельно).
Тип LC80 с болтом М6 для шин Cu35, Cu50 и Cu80;
Тип LC200 - с болтом М8 для шин Cu125 и Cu160.
Подключение питания осуществляется без разрыва медных шин.
Клеммный держатель линейного блока подвода питания RN-LH серии 4-Ductor
Состоит из 2 половинок, которые защелкиваются вместе вокруг корпуса, стыки медных жил остаются свободными. Включает в себя болты и гайки М6 для соединения медных шин.
Заглушка EN4 серии 4-Ductor
Устанавливается на конце токопровода для защиты открытых концов. Длина 300 мм. Присоединяется к корпусу соединительным хомутом (заказывается отдельно).
